Model No: PM- DC MAN-140C　

마이크로 프로세서의 전압 제어로 시동배터리와 보조 배터리를 양방향으로 자동 충전.

시 동배터리와 보조배터리의 양방향 충전 전류 표시 & 충전 전류 제어기능 내장.

LCD 표시기 내장 정격전류 100A , 순간 전류 140A 내압, DC 12V, 24V 사용.
캬라밴, 캠핑카, 트럭, 보트와 같이 보조 배터리 장착 차량에 배터리 충전 관리에 사 용.

  DC to DC 배 터리 충전기

   배터리 to 배터리 양방향 충전기

DC to DC 배터리 충전기는 엔진 시동 배터리에서 보조배터리 (Battery bank)로 충전할 수 있도록 설계 되었습니다.

엔진이 시동배터리 충전을 개시하고 설정한 전압까지 충전이 완료되고 나서 설정한 시간 이상 지속되면, PM-DCMAN-140C의 스위치가 보조배터리에 연결되어 엔진으로부터 충전이 될 수 있습니다.

시동배터 리 전압이 저 전압으로 설정한 값 이하로 떨어지고 설정한 시간 이상 지속되면 , 보조배 터리가 자동으로 차단됩니다 .

신제품 PM-DCMAN-140C 모델은 내부에 전류 센서를 내장하여 충전전류를 제어할 수 있으며, LCD표시기에 실시간으로 충전전류를 양방향으로 표시합니다.

엔진 시동중 혹은 주행중에 시동배터리에서 보조배터리로 충전되는 충전전류 를 표시,

태 양광 혹은 AC 배터리충전기로 보조배터리를 충전할때 보조배터리에서 시 동배터리로 충전되는 충전전류를 표시를 합니다.
　

지나친 과전압이나 과전류에 대해서 제어가 가능하기에 자유롭게 임의로 설정을 할 수 있습니다.

AC 충전기 와 풍력 또는 태양광과 같은 신재생 에너지로 시동배터리 충전이 가능.

태양광 혹은 AC배터리충전기로 보조 배터리가 완전히 충전이 되면 , 배 터리 관리 제어 시스템은 보조배터리가 시동배터리를 충전하도록 작동을 합니다 .
　

   독립 장치 로 사용

   DC 부하 컨트롤러

   저 전압 차단 과 다시 연결 전압 설정 및 트윈 타이머 기능


  배터리리에 연 결하여 사용 시 배터리 과방전방지 및 부하전류표시및 부하전류 제한가능
  　

듀얼 배터리 충전 관리 제어 시스템

제 품 특징 :

Ø 지능형 배터리 전원 관리 제어 시스템

Ø 양방향 충전 : 시동배터리에서 보조 배터리 , 보조배터리에서 시동배터리

Ø 2개의 DC부하 제어 타이머

Ø 과전압으로부터 보호

Ø DC 부하제어: 저 전압 차단

Ø 완전하게 프로그램 할 수 있는 설정/ 메뉴 사 용이 용이한 대형 LCD화면

Ø 용량을 증가시키기 위해, 5대까지 병렬연결 가능.

Ø 충전 전류를 자유롭게 설정하여 과전류에 의한 문제를 해결 할 수 있습니다.

Ø 모든 납산배터리 와 인산철배터리의 충전이 가능합니다.

LCD DISPLAY 기본장착 대용량 배터리 충전 컨트롤러의 특징

세계 처음 으로 개발 생산된 PM-DC MAN 시리즈는 캠핑 트레일러, 캐러밴, < campervan, RV, 4 륜 차량, 대형 오디오 앰프차량 사용 에 대한 듀얼 배터리 시 스템 이 있는 모든 M otor home 시 스템에 적용하여 매우 쉽게 내장된 LCD 표시기를 통하여 모든 배터리를 모니터링하고 제어합니다 .
　

완벽하게 독립적으 로 분리 된 메인 배터리 와 보조 배터리의 전압과 충전전류의 설정을 각각 독립적으로 0.1V 와 0.1A 단위로 자유롭 게 설정이 가능하여 배터리의 종류에 따라서 임의적으로 충전 전압을 설정할 수 있습니다.

이 기능은 현재까지 메인 배터리 와 보조 배터리의 특성을 고려하지 않고 병렬 접속하여 배터리의 안전 과 수명을 저해하는 문제 가 많이 있 었습니다.
　

당 사의 배터리 충전 컨트롤 DC MAN-140C는 메인 배터리 와 보조 배터리의 전압과 전류를 사용자가 자유롭게 내장된 LCD 표시기를 보 면서 설정 및 확인을 할 수 있습니다.

DC MAN- 140C에 내장된 다양한 설정 프로그램 은 사용자가 필요 에 따라서 자유롭 게 변경하여 다양한 방법으로 Charger 모드 및 Load 모드로 응용하여 사용 할 수 있습니다.

DC MAN-140C은 총 5대까지 master / slave 제어방식으로 병렬접속이 가능하며 최대 500A까지 충전이 가능합니다.
　

4 가지의 다른 프로세스와 고급 프 로그래밍 가 능 DC 배터리 배터리 충 전 컨트롤 러를 이용하여 정품 배터리 관리 제어 시스템으로 사용할 수 있습니다.
　

첫째 , 그것은 양방향으로 완벽하게 프로그래밍 가능한 배터리 충전 컨트롤러로 사용할 수 있습니다.

둘 째, 독립 적으로 완벽 하게 프로그래밍 가능한 DC 부하 컨트롤러 저 전압 분리와 북귀 접속 프로그래밍이 가능한 트윈 타이머 기능으로 사 용할 수 있 습니다.
　

셋 째, 배터리에 연결하여 DC부하를 사용하는 경우에 배터리의 지나친 과방전의 위험을 방지 하 기 위하여 DCMAN- 140C를 LOAD 모드로 변경하여 출력단자에 DC부하를 연결하여 사용하면 배터리의 저전압 설정을 통 해서 배터리의 과방전을 방지하며, 실시간으로 DC부하에 소비되는 전류의 제어와 소비전류 를 확인 할 수 있습니다.

넷 째, 간단하고 직관적인 전면 패널 컨트롤과 대형 LCD 디스플레이 통해 프로그래밍 되고 , 이 장치의 광범위한 응용 프로그래밍의 유연성은 DC 충전 소스( 메인 배터리 )에서 20 m 정도의 케이블로 캐러밴의 다른 끝에 있는 보조 배터리에 연결하는 경우에 케 이블 의 전압 강하에 대한 보상 전압 설정 포인트를 조정할 수 있습니다.

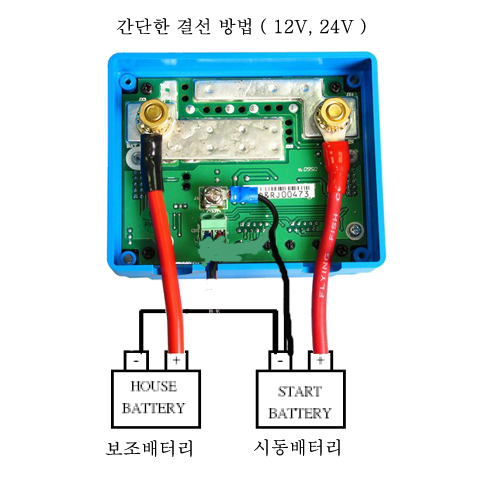

초보자도 매우 간편한 설치

규격 PM-DCMAN-140C

규격 PM- DCMAN- 200C
