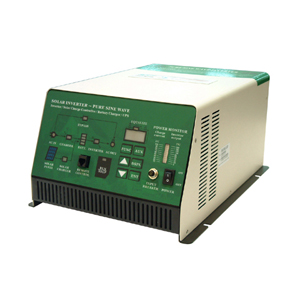

 SOLAR충전기 + AC/ DC 충전기+ 정현파 인버터
SL시리즈 제품소개
정현파 인버터의 새로운 기술을 선보이는, 고효율, UPS Mode 내장, 솔라 충전기내장, 고출력, 컴팩
트 사이즈 실현.
성능과 품질에 정평이 있는 세계적인 파워 전문 생산회사 PM의 정현파 인버터는 완벽
한 정현파이므로 평상시
이용하는
가전제품이 모두 정격 출력의 범위 내에서 사용할 수 있습니다.
태양전지 충전기 내장 ( 최대입력 50A 정격입력 30A )
SL시리즈 Solar 정현파 인버
터에는 Solar Modules를 직접 연결할 수 있는 입력 단자가 있으며 Solar
Modules에서 전달되는
전원을 배터리에 직접 충전할 수 있도록 설계되어 전력이 공급이 안되는 장소에서 자연 에너지를 통
한 AC 전원을 이용할 수 있습니다.
UPS( 무정전 기능)
Mode
SL시리즈의 Solar 정현파 인버터는
Fast action AC synchronized transfer switch 기능을 내장하여 AC 상용 전원으로 이용하는 모든 제품에 정전 시 비상용 전원으로도 사용이
가
능 합니다.
UPS 기능에는 고속작동 과 느린 작동으로 선택하여 운전할 수 있습니다.
자동으로 동작하는
UPS 기능에 Relay 출력은 30A(
1500W ),
60A( 3000W )로 동작 하며 인버터와 배터리 충전기를 제어합니다.
SL시리즈의 Solar 정형파 인버터는 내장된 전력 대기 시스템이
AC 입력 전원을 상시 감지하고
있다가 AC 전원이 정전 시 초 고속
으로 감지하여 비축된 DC 배터리 전원에 의한 AC 전원을 출력하여
정전 시 피해를 줄 수 있는
장치에 전원을 공급하여 비상시 매우 유효하게 사용할 수 있습니다.
AC/ DC
배터리 충전기 탑재
솔라인버터가 배터리로 동작을 하다가 배터리가 방전되면 설정된 전압에서 경고를 발생하여 알려주면
서 비상전원으로 대기중인 발전기를 운전하며 이때 UPS모드가 동작하여 배터리 충전과 동시에 부하
에 AC전원을 공급합니다.
다시 배터리의 충전되고 발전기를 정지하면 자동으로 솔라 인버터가
초 고속으로 동작하여 단전없는 전기를 공급하게 됩니다.
마이크로 프로세서회로에 의해 정
확한 3-WAY 충전방식은 배터리를
완전하게 자동으로 풀 충전합니다.
만충전 후도 충전을 완전하게 정지하지 않고, 배터리의 자연 발전량을 마이크로 프로세서가 감지하
여, 미세 전류로 플로트 충전합니다.
ABC 충전기의 고급 기술로 생산된 배터리 충전기는 배터리의 전극상태를 항상 활성화한 상태가 유
지
되도록 하여 배터리의 수명을 늘려
줍니다.
1. 일정 전압에 의한 흡수 충전.
2. 일정 전류에 의한 벌크 충
전.
3. 일정 전압과 미소 전류에 의한 플로트 충전
완전한 정현파 출력
마이크로 컴퓨터 제어에서 정현파를 생성하며 일반 가정에 공급 되고 있는 상용 전원의 파형과 같아,
오디오 나 비디오 등 전자기기에 잡음도 없으며
모터 부하 등도 구형파나 유사 정현파에 비하여 월등히 조용하고 정확하게 움직입니
다.
방열
부하의 증가에 의한 발열을 내부의 히트 싱크( 방열판)와 통풍을 고려한 레이아웃에 의해 효과적인
방 열을 합니다.
내부에 장치된 온도센서에 의해서 냉각 팬은 자동으로 동작하여 비교적 높은 주의 온도에서도 장시간
의 운전 을 할 수 있습니다.
MOS FET
파 워 반도체 설계
부품의 진보에 의해 인버터의 성능이 향상되고 있습니다.
우수한 성능의 파워 반도체 MOS FET
를 출력 부품으로 사용하여 보다 높은
전압에서 PWM 스위칭 출력이 향상되었으며 이것에 의해 보다
좋은 성능과 효율 및 저비용으로
실현되었습니다.
높은
서지 용량과 완벽한 절연설계
모든 인버터는 완벽한 절연을 위하여 1차측 DC 전원과 2차측 AC 전원을 PCB 설계에서 분리하여 기
기의 파손을 방지하였습니다.
또한 높은 기동전류의 부하에서도 순간적인 고 용량 서지출력의 범위를 최대한 커버하기 위하여 높은
서지 용량으로 설계되어 불필요한 고 출력
인버터를 구입하지 않아도 순간의 서지 출력 범위 이내라면 사용이 가능합니다.
넓은
응용범위
1. 작업 차량, RV차, 특수 차량, 캠핑 카.
2. 공공 전력 공급이 없는 장소에서의 전원.
3. 공업
적 용도.
4.
선박, 레저, 보트, 캠핑 장 전원.
5. 대형 배터리를 이용한 장시간 전력 백업 시스템.
6. 태양
전지, 풍력발전기 등의
시스템.
로얄 정현파 인버터는 사용하는 전기, 전자제품을 가리지
않고 상용 전원으로 사
용하는 모든 전기, 전자기기 의
완벽하게
사용이 가능합니다.
정현파 인버터에서 발전하는 전기는 공공전력에서 공급하는
전기와 같기에 가정에 공급하는 전기와
동일합니다.
이미 외국에서는 정현파 인버터의 잉여전기를 공공전력에 재판매하고 있습니다.
보호회로
인버터 내부에 완벽한 보호 기능을 탑재하여 사용자가 안심하고 사용 할 수 있도록 하였습니
다.
대표적인 보호기능으로 저 전압, 과전압 보호기능, 과부하, 과열 보호기능,
또한, 사용자가 AC
출력단자에 배선 실수의 보호를 위하여 역 극성 차단과 합선 보호기능을 탑재 하였습니
다.
사용자의 배선 실수에
의한 사고를 방지하고 제품에 파손을 방지하는 기술입니다.
|
SL 시리즈의 특징
