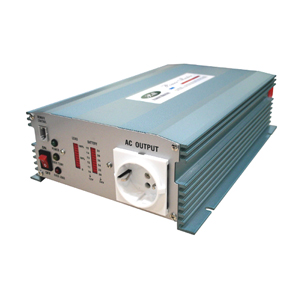

상 품 명 PM - 1500AH - 12 ( 1500w 12v )
제 조 사 로얄( OEM )
판매가격 350,000 원
수  량
가  격
Total
장바구니 담기

상세설명

DC TO AC POWER INVERTER AH SERIES
Model No: PM- 1500AH
  ( 정격출력용량 1500W . 최대 기동출력용량 3000W )


  Applications
         제품 이용 안내
On-line Catalog
       온라인 카탈로그
Front Panel
Back Panel
Accessory
Remote Control
별도 구매
AH 제품의 전기적 특성과 보호 안전 장치의 특장
Soft start ( 부드러운 초기 기동 )
AVR design ( 자동전압 조절회로  설계 )
Input & Output isolated ( 입력 / 출력 사이 완벽한 절연 )
Auto temperature control fan ( 자동 온도조절 냉각 팬 )
Reverse polarity protection. / by fuse ( DC 역 접속 차단 퓨즈  )
Output short circuit protection ( AC 출력 합선 보호 차단 )
Temperature protection: 65 +/- 5degrees ( 과열 보호회로 )
Overload protection ( 과 부하 보호 회로 )
Input low voltage protection ( DC 입력 저 전압 차단회로 )
Input high voltage protection ( DC 입력 과 전압 차단회로 )
Low battery alarm ( DC 입력 저 전압 경보 )
Auto-Detecting Wrong battery Control ( 순간적 DC 저 전압 및 과부하 자동 복귀 회로 )

표준형 Modified Sine wave 인버터 AH 시리즈 특징
기존의
Modified Sine wave 인버터의 상식을 뒤집는 , 고효율 , 저가격을 실현 . AH 시리즈 인버터의 라인 업 . 성능과
품질에 정평이 있는 세계적인 파워 전문 생산회사 POWER MASTER Standard Modified Sine wave Inverter 는 컴팩트하게 제작이 되었으며 또한, 고기능 고효율을 완벽하게 수행하여 유사 정현파를 요구하는 소비자의 요구를 만족하게 수행합니다 .

Modified Sine wave 220Vac 출력
디지털 방식으로 설계된 AH 시리즈 로얄인버터는 인버터 내부에 장착된 최첨단 마이크로 컴퓨터 제어회로에서 유사 정현파를 생성하며 일반 가정에 사용하는  전등 , TV, 각종 전동공구, 전광판, 냉장고 , 전자레인지 , 모터 부하, 전열선 , 에어컨등과 같은 전기, 전자제품에 사용이 가능하며 가격대비 우수한 고효율 인버터 입니다
.
"" 1구의 OUTLET에 멀티탭 콘센트를 이용하여 여러개의 전기 제 품을 동시에 사용이 가능합니다. ""

자동조절 냉각 팬에 의한 방열 설계
부하의 증가에 의한 발열을 외부의 케이스 자체의 방열 판에 통풍을 고려한 레이아웃에 의해 효과적인
방열을 합니다 . 비교적 높은 주의 온도에서도 장시간의 운전을 할 수 있습니다 .
온도센서에 의해서 자동으로 동작하는 냉각팬은 소음을 최소화하고 소비전력을 줄이기 위해서 설계되 어 있습니다.

MOS FET 파워 반도체 소자
부품의 진보에 의해 인버터의 성능이 향상되고 있습니다 .
우수한 성능의 파워 반도체 MOS FET 를 출력부품을 사용하여 보다 높은 전압에서 PWM 스위칭 출력이 향상 되었으며 이것에 의해 보다 좋은 성능 과 효율 및 저비용으로 실현 되었습니다
.

높은 서지 용량과 완벽한 입력과 출력의 절연 설계
모든 로얄인버터는 완벽한 절연을 위하여 1차측 DC 전원과 2차측 AC 전원을 PCB 설계에서 분리하여 기기의 파손을 방지 하였습니다 .
또한, 높은 기동전류의 부하에서도 순간적인 고 용량 서지출력의 범위를 최대한 커버 하기 위하여 높은 서지 용량으로 설계되어 불 필요한 고 출력 인버터를 구입하지 않아도 순간의 서지 출력 범위 이내라면 사용이 가능합니다
.

넓은 응용범위
1.
작업차량 , RV , 특수 차량 , 캠핑카. 노점 영업차량, 야외 이벤트 행사장, 출장 작업차량.
   선박에서 작업용. 발전기 대용, 무소음으로 작업, 매연 없이 조용한 작 업.

2.
공공 전력 공급이 없는 장소에서의 전원 . 공사현장에서 각종 전기공구 및 전기, 전자 제품 사용.
3.
공업적 용도 . 산업적 전기 사용, 군용 전원장치. 무 정전에 대비한 비상 전기공급.
4.
선박 , 레저 보트 , 캠핑장 전원 . 비상 통신 전원용. 차량에서 영업, 이동차량 업무용, 냉동차량용 전원.
5.
대형 배터리를 이용한 장시간 전력 백업 시스템
. 독립형 전원 장치 용도.

다양한 보호회로
인버터 내부에 완벽한 보호 기능을 탑재하여 사용자가 안심하고 사용 할 수 있도록 하였습니다
.
대표적인 보호기능으로 저 전압 , 과전압  , 과부하 , 과열, 합선 보호기능 .
또한 , 사용자가 AC 출력단자에 배선 실수의 보호를 위하여 역 극성 차단과 합선 보호기능을 탑재 하였습니다
.
사용자의 배선 실수에 의한 사고를 방지하고 제품에 파손을 방지하는 기술 입니다 .

배터리 순간 저 전압 감지 인버터 자동 복귀 회로
차량의 시동 시 발생되는 배터리 저 전압에 의한 인버터의 자동차단 회로를 배터리의 순간적인 방전 을 자동으로 감지하여 인버터를 자동 복귀하는 최신 회로를 추가하여 순간적인 방전 혹은 순간적인 과부하에 의한 차단을 자동으로 복귀하도록 하였습니 다
.

이 자동 복귀 기능을 간단하게 응용 한다면 사람이 관리하기 힘든 곳에 설치된 무인으로 동작하는 장치 등에 매우 효과적으로 응용하여 사용이 가능한 로얄인버터의 최신 설계방법 입니다 .

 전면판 기능 설명
No.1 : 리모트 컨트롤 입력 단자
차량에 로얄인버터를 설치하여 전원 스위치를 켜고 끄는 방법이 불편할 때 운전석에서 간편하게 로얄 인버터의 전원을 조작할 수 있습니다. 리모트콘트롤은 별도로 판매하며 케이블 길이는 5미터 입니다.

No.2 : 로얄인버터의 전원 스위치
장기간 사용하지 않는 경우는 배터리 방전을 막기 위해서 전원 스위치를 반드시 OFF 상태로 놓아야 합니다.

No.3 : POWER  인버터의 전원 표시등

No.4 :OVER TEMP.( 과열 차단 표시등 )
로얄인버터를 사용하는 중에 온도가 상승하여 로얄인버터의 과열 차단설정 온도에 도달하면 인버터 의 파손을 방지하기 위해서 인버터는 과열 차단을 하며 과열 표시등이 점등하고 동시에 경고음을 발생합니다.
과열차단으로 220Vac 가 차단되어도 자동 냉각 팬의 동작으로 온도가 떨어지면 자동으로 과열경보가
해제하며 과열 표시등이 소등되고 로얄인버터는 정상적으로 220Vac 을 출력합니다.
과열의 원인은 주로 과대한 부하를 장시간 사용할 때 발생되며 이때는 주변의 온도가 높은 경우도
해당 됩니다.
인버터의 케이스 주변에 물건을 놓을 때는 인버터의 통풍 구멍이 막히지 않도록 주의하여 주세 요.

No.5 : OVER LOAD ( 과부하 표시등 )
로얄인버터의 정격출력용량 혹은 기동출력용량을 초과하는 경우에 발생하며 배터리의 저 전압, 과전 압에도 동시에 과부하 표시등이 점등하고 동시에 경고음이 발생합니다.
과부하 차단이 되는 경우는 우선 배터리가 저 전압 상태인지 확인을 하고 다음으로 사용하는 전기제품 의 소비전력이 인버터의 규격을 초과하는지 확인하여 조치하여 주세요.

No.6 : LOAD ( 부하 사용 표시기 )
로얄인버터로 사용자께서 사용하는 전기제품의 소비전력을 실시간으로 %로 표시합니다.
로얄인버터의 부하 사용 표시기의 % 는 각 용량 별로 정격출력용량의 100%를 표기합니다.
예) 1500AH( 정격출력 1500W ) 모델을 사용하여 부하표시가 50%에 표시 되는 경우는 현재 사용하는 전기제품의 소비전력이 750W 입니다.

No.7 : BATTERY ( 배터리 전압 표시기 )
현재 로얄인버터에 연결된 배터리의 전압을 실 시간으로 표시하여 줍니다.
12V 와 24V 의 표시는 구분하여 표시하며 해당하며 로얄인버터를 설치 시에 반드시 인버터의 DC전원( I/P )과 동일하게 배터리 전압을 확인하여 연결하시기 바랍니다.

No.8 : AC전압 출력 소켓 ( O/P OUTLET )
로얄인버터의 한국 내에 판매 제품은 통상 220Vac 출력이며 인버터의 AC전압 출력 소켓에 멀티소켓 을 이용하여 로얄인버터의 정격출력용량 범위 내에서 여러 개의 전기제품을 사용하여도 됩니다.
유럽의 전기 규격이 맞는 인버터가 필요한 경우는 주문하시면 별도로 설정하여 드릴 수 있습니 다.
로얄인버터는 완벽한 디지털 방식으로 생산하고 있기에 언제든지 가능합니다.

Description:
Convert 12V/ 24Vdc to 220Vac, so that you can use whatever electric appliances in your car, caravan, marine or at home where you cannot get domestic power. ~ Power it UP wherever you go ~

~여러분께서 로얄인버터만 있다면 어느 곳에 있든지 항상 전기를 사용하실 수 있습니다 ~

Specifications: 제품 규격

  Model No.  ( PM-1500AH-xx )

PM-A-1500AH-12
12V 제품

PM-A-1500AH-24
24V 제품

  Output power continuous
  정격출력용량

1500W

1500W

  Instant Surge
  최대 기동출력용량

3000W

3000W

  Standby Current
  무 부하 소비전류

< 0.5A

< 0.4A

  DC Input Voltage
  DC 입력 전압

10~15V

20~30V

  AC Output Voltage
  AC 출력 전압

220Vac

 220Vac

  Regulation
  출력전압 변동률

+ 5%

+ 5%

  Output frequency
  출력 주파수

60Hz + 0.05%

60Hz + 0.05%

  Efficiency
  변환 효율

> 85%

> 85%

  Low Battery Alarm
  DC 입력 저 전압 경보

< 10.5V ± 0.5VDC

< 21.5V ± 0.5VDC

  Low Battery Alarm & Shut-Down
  DC 입력 저 전압 경보 와 차단

< 9.5V ± 0.5VDC

< 20.5V ± 0.5VDC

  Over Heating Alarm
  과열 경보

> 60℃

> 60℃

  Over Heating Alarm & Shut-Down
  과열 경보 와 차단

> 65℃

> 65℃

  Over Load Alarm
  과 부하 경보

> 1500W

> 1500W

  Over Load Alarm & Shut-Down
  과 부하 경보 와 차단

> 1700W

> 1700W

  Input Low Voltage Protection
  DC 입력 저 전압 차단

Yes

Yes

  Soft Start
  초기 부드러운 기동
Yes

Yes

  DC/AC Isolated
  DC 전압 과 출력 전압 의 절연

Yes

Yes

  AVR Design
  출력 전압 자동 조절 회로

Yes

Yes

  Output Short Circuit Protection
  출력 전압 합선 차단 회로

Yes

Yes

  Auto Temperature Control Fan
  자동 온도 조절 냉각 팬

Yes

Yes

  Reverse Polarity Protection
  DC 전압 역 접속 차단

Yes (By Fuse)

Yes (By Fuse)

  Fuse ( 역 접속 차단 퓨즈 )

30A * 8pcs

15A * 8pcs

  Dimensions (L x W x H mm)
  크기 ( 길이x 넓이x 높이 )

360 * 195 * 83

360 * 195 * 83

  Gross weight (by Kg/s)
  중량 ( kg )

3.50

3.50

  Accessory ( 기본 제공 케이블 1m )

DC Cable with O-ring

DC Cable with O-ring

  Output Waveform
  (Modified sine wave)
  출력 파형


디자인 및 제품사양은 성능향상을 위하여 예고 없이 변경될 수 있습니다.
