풍력발전 과 태양광 발전용 5가
지 기능을 내장한

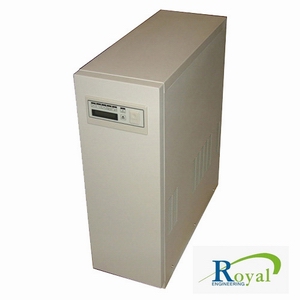

로얄 하이브리드 인버터
5 in 1
Pure Sine Wave
1. Inverter ( 정현파 출력 )
2. Solar Charge Controller ( 태양전지 콘트롤러 )
3. Battery Charger ( AC/ DC 배터리 충전기 )
4. UPS MODE ( 무
정전 자동 전환장치 )
5. Wind Charge
Controller ( 풍력발전기 콘트롤러 )
로얄엔지니어링에서 태양광 발전
과 풍력발전기를 동시에 사용이 가능하고 한전 및 발전기와 연계하여
사용하는
5KW급 정현파 인버터를 판매합니다.
로얄 하이브리드 인버터는 배터리의
사용에 대해서 사용자가 선택할 수 있습니다.
배터리를 사용하지 않는 경우는 풍
력발전기 와 태양광 발전에 의한 전기가 발전될 때만 사용하실 수 있으며,
배터리를 연결하여 사용하시는 경우는 풍력발전기 와 태양광 발전에서 전기가 생산되지 않아도 배터
리에 충전된
용량으로 전기를 발전하여 사용하실 수 있습니
다.
배터리의 충전은 풍력발전기 와 태양전지
에 의해서 충전이 자동으로 됩니다.
그동안 로얄엔지니어링
에서 독립형 태양광 발전용 인버터를 판매하면서
여러분께서 요구하신 기술을 모두 탑재하여
어떤 환경에서도 편리하게 설비를 하
실 수 있도록 최첨단 기술을 기본적으로 내장하였기에
까다로운 시방서에
모두 만족하실 것으로 확신합니
다.
전면에 설치된 LCD 표시에는 각종장치의 동작상태를 알
기쉽도록
프로그램 되어있기에 전문가가 아니라도 발전에
필요한 내용을 아실 수 있습니
다.
|
로얄 하이브리드 인버터의 다섯 가
지 중요한 특징
1. 풍력/태양광 에너지 재순환
2. 가장 순수한 전력 시스템
3. 먼지 누적을 방지할 수 있는 특별한 공기 흐름 디자인
4. 앞문 설치 및 수리. 사용자에게 친근한 세심한 디자인
5. 자연을 이용한 전력으로 환경 오염 최소화
|
|
|
|
 |
|
풍력/태양광 발전용 인버터 시스템 블록 도형
정상 작동
AC 유틸리티가 정상일 때, 두개의 메인 루프가 있다: AC 루프와 배터리 충전 루프. AC
출력은 AC 유틸리티 입력으로부터 나오며 부하에 전력을 공급하기 위해 AC/DC 정류기, DC/DC 승
압
기, DC/AC 인버터, 스태틱 스위치를 통과한다. 배터리 충전 전압은 AC 유틸리티 입력으로부터 나오
며 AC/DC 충전기에 의해 변환되어 배터리 충전 전력을 지원합니다.
|
|
|
|
AC 유틸리티 전력 차단
AC 출력은 배터리로부터 나오며, 배터리 백업 시간 이내에 DC/DC 컨버터, DC/AC 인버
터, 스태틱 스위치를 통과합니다.
|
 |
|
배터리 및 재충전
1.
풍력/태양광 발전용 인버터가 “ON” 상태이거나 메인 차단기가 “ON” 상태이면 배터리가 자동으로 약
8-10시간 90% 용량까지 재충전됩니다.
2. 태양전지를 통해서 생산된 전기를 부하에 공급하고 남은 잉여전력을 배터리에 축척합
니다.
|
|
|
|
태양이 없는 시간에는 배터리에 충전된 전력을 부하에 전력을 공급하며 사용시간은 배터
리의 용량과 사용하는 제품들의 소비전력에 따라서 달라집니다.
|
 |
| |
 |
|
바이패스 작동 ( AC/ DC Charger Option )
다음의 5가지 상황 하에서 바이패스가 작동한다.
1.
과부하, 2. 인버터 이상, 3. 인버터 초기 시동(약 20초), 4. SW4가 꺼져 있을 때,
5. 과열
|
|
|
|
LCD 표시기능
1.
입력 표시등 : 이것은 옥내 전기 도입선이 정상임을 나타낸
다.
2.
바이패스 표시등 : 이것은 출력구가 바이패스를 통해 공급됨을 표시한
다.
3.
출력 표시등 : 이것은 풍력/태양광 발전용 인버터 전력이 인버터를 통해 부하에 공급됨을 의미한
다.
4.
배터리 용량 표시등 : 배터리가 거의 소모되었음을 나타낸
다.
5.
과부하 표시등 : 이것은 풍력/태양광 발전용 인버터가 과부하와 연결되었음을 나타낸
다.
6.
고장 표시등 : 이것은 풍력/태양광 발전용 인버터가 고장 상태임을 나타낸
다.
7. LCD 디스플레이: 이것은 디지털 신호를 나타낸
다.
|
TECHNICAL
SPECIFICATIONS.
|
Natural Power
System 3KW Inverter Wind/ Solar
|
SPEC.
|
|
1. Connection 1 - WT generator
input
|
|
|
Input voltage range (3 phases input)
|
115Vac to 280Vac
|
|
Input
voltage frequency
|
0 to 60 Hz
|
|
Maximum
input current (continuous)
|
w/ limitation
|
|
Maximum
input power (continuous)
|
w/ limitation W
|
|
OR
|
|
|
2. DC Input (solar pannel)
|
160Vdc~400Vdc
|
|
|
|
|
3. By pass(UPS Mode)
|
Yes (220Vac)
|
|
|
|
|
4. Connection battery
bank
|
Yes
|
|
Nominal
battery voltage
|
192Vdc
|
|
Battery voltage range
|
160Vdc to 215 Vdc
|
|
5. Maximum charging power
(continuous)
|
1000W
|
|
Maximum
charging current (continuous)
|
5 Amp @ 215Vdc
|
|
|
|
|
Output
type
|
AC single phase
|
|
Output
voltage (master mode)
|
220V +/-1%
|
|
Output
frequency (master mode)
|
50 or 60hz +/-0.2%
|
|
Total
harmonic distortion
|
< 3%
|
|
Maximum
output power (continuous)
|
3 kVA
|
|
Maximum
output power 20s
|
3.6 kVA
|
|
Maximum
output current (continuous)
|
13 A
|
| Dimensions( L x W x H mm)
|
580 x 230 x 690 |
|
| |
|
