AH 제품의 전기적 특성과
보호 안전 장치의 특장
Soft start
( 부드러운 초기 기동 )
AVR design
( 자동전압 조절회로 설계 )
Input & Output
isolated
( 입력 / 출력 사이 완벽한 절연 )
Auto
temperature control fan
( 자동 온도조절 냉각 팬 )
Reverse
polarity protection. / by fuse
( DC 역 접속 차단 퓨즈 )
Output short
circuit protection
( AC 출력 합선 보호 차단 )
Temperature
protection: 65 +/- 5degrees
( 과열 보호회로 )
Overload
protection
( 과 부하 보호 회로 )
Input low
voltage protection
( DC 입력 저 전압 차단회로 )
Input high
voltage protection
( DC 입력 과 전압 차단회로 )
Low battery
alarm
( DC 입력 저 전압 경보 )
Auto-Detecting Wrong battery Control
( 순간적
DC 저 전압 및 과부하 자동 복귀
회로 )
표준형
Modified Sine wave
인버터
AH
시리즈
특징
기존의
Modified Sine wave
인버터의
상식을 뒤집는
,
고효율
,
저가격을 실현
.
AH
시리즈 인버터의 라인 업
.
성능과 품질에 정평이 있는 세계적인 파워 전문 생산회사
POWER MASTER
의
Standard Modified Sine wave Inverter
는 컴팩트하게 제작이 되었으며 또한,
고기능 고효율을 완벽하게 수행하여 유사 정현파를 요구하는 소비자의 요구를 만족하게
수행합니다
.
Modified Sine
wave
출력
디지털 방식으로 설계된 AH 시리즈 로얄인버터는 인버터 내부에 장착된 최첨단
마이크로
컴퓨터 제어회로에서 유사 정현파를 생성하며 일반 가정에 사용하는 전등
,
TV, 각종 전동공구, 전광판,
냉장고
,
전자레인지
,
모터 부하, 전열선
,
에어컨등과 같은 전기, 전자제품에 사용이 가능하며 가격대비 우수한 고효율 인버터 입니다
.
자동조절 냉각팬에 의한 방열
설계
부하의
증가에 의한 발열을 외부의 케이스 자체의
방열판에
통풍을 고려한 레이아웃에 의해 효과적인
방열을 합니다
.
비교적 높은 주의
온도에서도 장시간의 운전을 할 수 있습니다
.
온도센서에 의해서 자동으로 동작하는 냉각팬은 소음을 최소화하고 소비전력을 줄이기 위해서 설계되
어 있습니다.
MOS FET
파워
반도체 소자
부품의
진보에 의해 인버터의 성능이 향상되고 있습니다
.
우수한 성능의 파워 반도체
MOS FET
를 출력부품을 사용하여
보다 높은 전압에서
PWM
스위칭 출력이 향상 되었으며 이것에 의해 보다
좋은 성능 과 효율 및 저비용으로 실현 되었습니다
.
높은 서지 용량과 완벽한 입력과
출력의 절연 설계
모든
로얄인버터는 완벽한 절연을 위하여
1차측
DC
전원과
2차측
AC
전원을
PCB
설계에서 분리하여 기기의 파손을 방지 하였습니다
.
또한, 높은 기동전류의 부하에서도 순간적인 고 용량 서지출력의 범위를 최대한 커버 하기
위하여 높은 서지
용량으로 설계되어 불 필요한 고 출력 인버터를 구입하지 않아도 순간의 서지 출력 범위
이내라면 사용이 가능합니다
.
넓은 응용범위
1.
작업차량
,
RV
차
,
특수 차량
, 캠핑카. 노점 영업차량, 야외
이벤트 행사장, 출장 작업차량.
선박에서 작업용. 발전기 대용, 무소음으로 작업, 매연 없이 조용한 작
업.
2.
공공 전력 공급이 없는 장소에서의 전원
.
공사현장에서 각종 전기공구 및 전기, 전자 제품 사용.
3.
공업적 용도
.
산업적 전기 사용, 군용 전원장치.
무 정전에 대비한 비상 전기공급.
4.
선박
,
레저 보트
,
캠핑장 전원
.
비상 통신 전원용. 차량에서 영업, 이동차량
업무용, 냉동차량용 전원.
5.
대형 배터리를 이용한 장시간 전력 백업 시스템
. 독립형 전원 장치 용도.
다양한
보호회로
인버터
내부에 완벽한 보호 기능을 탑재하여 사용자가 안심하고 사용 할 수 있도록 하였습니다
.
대표적인
보호기능으로 저 전압 ,
과전압
,
과부하
,
과열, 합선 보호기능
.
또한
,
사용자가
AC
출력단자에 배선 실수의 보호를 위하여 역 극성
차단과 합선 보호기능을 탑재 하였습니다
.
사용자의
배선 실수에 의한 사고를 방지하고 제품에 파손을 방지하는 기술 입니다
.
배터리
순간 저 전압 감지 인버터
자동 복귀 회로
차량의 시동 시 발생되는 배터리 저 전압에 의한 인버터의 자동차단 회로를 배터리의 순간적인 방전
을 자동으로 감지하여 인버터를 자동 복귀하는 최신
회로를 추가하여 순간적인 방전 혹은 순간적인 과부하에 의한 차단을 자동으로 복귀하도록 하였습니
다
.
이 자동 복귀 기능을 간단하게 응용 한다면
사람이 관리하기 힘든 곳에 설치된 무인으로 동작하는 장치
등에
매우 효과적으로 응용하여 사용이 가능한 로얄인버터의 최신 설계방법 입니다
.
|
 |

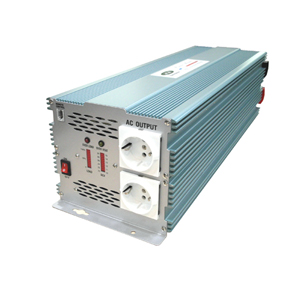

전면판 기능 설명
No.1 : 리모트 컨트롤 입력 단자
차량에 로얄인버터를 설치하여 전원 스위치를 켜고 끄는 방법이 불편할 때 운전석에서 간편하게 로얄
인버터의 전원을 조작할 수 있습니다.
리모트콘트롤은 별도로 판매하며 케이블 길이는 5미터 입니다.
No.2 : 로얄인버터의 전원 스위치
장기간 사용하지 않는 경우는 배터리 방전을 막기 위해서 전원 스위치를 반드시 OFF 상태로 놓아야
합니다.
No.3 : POWER 인버터의 전원 표시등
No.4 :OVER TEMP.( 과열 차단 표시등 )
로얄인버터를 사용하는 중에 온도가 상승하여 로얄인버터의 과열 차단설정 온도에 도달하면 인버터
의 파손을 방지하기 위해서 인버터는 과열 차단을 하며
과열 표시등이 점등하고 동시에 경고음을 발생합니다.
과열차단으로 220Vac 가 차단되어도 자동 냉각 팬의 동작으로 온도가 떨어지면 자동으로 과열경보가
해제하며 과열 표시등이 소등되고 로얄인버터는
정상적으로 220Vac 을 출력합니다.
과열의 원인은 주로 과대한 부하를 장시간 사용할 때 발생되며 이때는 주변의 온도가 높은 경우도 해
당 됩니다.
인버터의 케이스 주변에 물건을 놓을 때는 인버터의 통풍 구멍이 막히지 않도록 주의하여 주세
요.
No.5 : OVER LOAD ( 과부하 표시등 )
로얄인버터의 정격출력용량 혹은 기동출력용량을 초과하는 경우에 발생하며 배터리의 저 전압, 과전
압에도 동시에 과부하 표시등이 점등하고 동시에
경고음이 발생합니다.
과부하 차단이 되는 경우는 우선 배터리가 저 전압 상태인지 확인을 하고 다음으로 사용하는 전기제품
의 소비전력이 인버터의 규격을 초과하는지
확인하여 조치하여 주세요.
No.6 : LOAD ( 부하 사용 표시기 )
로얄인버터로 사용자께서 사용하는 전기제품의 소비전력을 실시간으로 %로 표시합니다.
로얄인버터의 부하 사용 표시기의 % 는 각 용량 별로 정격출력용량의 100%를 표기합니다.
예) 1500AH( 정격출력 1500W ) 모델을 사용하여 부하표시가 50%에 표시 되는 경우는 현재 사용하는
전기제품의 소비전력이 750W
입니다.
No.7 : BATTERY ( 배터리 전압 표시기 )
현재 로얄인버터에 연결된 배터리의 전압을 실 시간으로 표시하여 줍니다.
12V 와 24V 의 표시는 구분하여 표시하며 해당하며 로얄인버터를 설치 시에 반드시 인버터의
DC전원( I/P )과 동일하게 배터리 전압을
확인하여 연결하시기 바랍니다.
No.8 : AC전압 출력
소켓 ( O/P OUTLET )
로얄인버터의 한국 내에 판매 제품은 통상 220Vac 출력이며 인버터의 AC전압 출력 소켓에 멀티소켓
을 이용하여 로얄인버터의 정격출력용량 범위
내에서
여러 개의 전기제품을 사용하여도 됩니다.
유럽의 전기 규격에 맞는 인버터가 필요한 경우는 주문하시면 별도로 설정하여 드릴 수 있습니
다.
로얄인버터는 완벽한 디지털 방식으로 생산하고 있기에 언제든지 가능합니다.
Description:
Convert 12V/ 24Vdc to 220Vac, so that you can use whatever
electric appliances in your car, caravan, marine or at home
where you cannot get domestic power. ~ Power it UP wherever you
go ~
~여러분께서
로얄인버터만 있다면 어느 곳에 있든지 항상 전기를 사용하실 수 있습니다!
~
Specifications:
제품 규격
|
Model No. ( PM-4000AH-xx
) |
PM-A-4000AH-12
12V 제품 |
PM-A-4000AH-24
24V 제품 |
Output power continuous
정격출력용량 |
4000W
|
4000W
|
Instant Surge
최대 기동출력용량 |
8000W
|
8000W
|
Standby Current
무 부하 소비전류 |
<
0.7A |
<
0.7A |
DC Input Voltage
DC 입력 전압 |
10~15V |
20~30V |
AC Output Voltage
AC 출력 전압 |
220Vac |
220Vac
|
Regulation
출력전압 변동률 |
+
5% |
+
5% |
Output frequency
출력 주파수 |
60Hz
+ 0.05% |
60Hz
+ 0.05% |
Efficiency
변환 효율 |
> 85% |
> 85% |
Low Battery Alarm
DC 입력 저 전압 경보 |
<
10.5V ± 0.5VDC |
<
21.5V ± 0.5VDC |
Low Battery Alarm & Shut-Down
DC 입력 저 전압 경보 와 차단 |
<
9.5V ± 0.5VDC |
<
20.5V ± 0.5VDC |
Over Heating Alarm
과열 경보 |
> 60℃
|
> 60℃
|
Over Heating Alarm &
Shut-Down
과열 경보 와 차단 |
> 65℃
|
> 65℃
|
Over Load Alarm
과 부하 경보 |
>
4100W |
>
4100W |
Over Load Alarm & Shut-Down
과 부하 경보 와 차단 |
>
4200W |
>
4200W |
Input Low Voltage Protection
DC 입력 저 전압 차단 |
Yes
|
Yes
|
Soft Start
초기 부드러운 기동 |
Yes
|
Yes |
DC/AC Isolated
DC 전압 과 출력 전압 의 절연 |
Yes |
Yes |
AVR Design
출력 전압 자동 조절 회로 |
Yes
|
Yes
|
Output Short Circuit
Protection
출력 전압 합선 차단 회로 |
Yes
|
Yes
|
Auto Temperature Control Fan
자동 온도 조절 냉각 팬 |
Yes
|
Yes
|
Reverse Polarity Protection
DC 전압 역 접속 차단 |
Yes
(By Fuse) |
Yes
(By Fuse) |
|
Fuse (
역 접속 차단 퓨즈 ) |
25A *
24pcs |
10A *
24pcs |
Dimensions (L x W x H mm)
크기 ( 길이x 넓이x 높이 ) |
500 * 169 * 152 |
500 * 169 * 152 |
Gross weight (by Kg/s)
중량 ( kg ) |
10.80
|
10.80
|
|
Accessory (
기본 제공 케이블 1m ) |
DC Cable
with O-ring |
DC Cable
with O-ring |
Output Waveform
(Modified sine wave)
출력 파형 |
 |
|
|
디자인 및 제품사양은 성능향상을 위하여 예고 없이 변경될 수 있습니다.
화면에 보이는 색상과 실제 색상은 모니터의 특성에 따라 차이가 있을 수 있습니다.
|
|
| |
|
|
