3. 주 전원 입력 및 보조 전원 입력이 있으며 발전기, 인버터를
동시에
연결하여 무정전 대응.
4. 정전 스위칭 시간 12 ms 미만.
5. 정격 부하 용량 : 40A,
6. 입력 주파수 : 50/60 Hz ( 사용자 선택 가능 )
7. 범용 출력 소켓과 터미널 출력
설
치.
8.
실시간으로 주 전원과 보조 전원의 상태를 식별이 쉽도록 표시하는 LED
표시기.
자동전환스위치의 설명 : Auto Transfer Switch ( ATS
)
상용전원으로
동작상태 (
220Vac 모드
)
AC 입력전원이 정상일 때 두개의 주요 루프가 있 다. AC
루프와 배터리 충전 루프
. AC 출력은 AC 설비 입력에서 나와 서 부
하에 전원을 지원하기
위해 전환 스위치를 통해 흐른다.
로얄 배터리 충전기를 이용하여 배터리를 충전하여 비상 전원으로 로얄
인버터를 사용하는 경우는,
위 그림에 배터리 충전기, 로얄인버터, 배터리가 필요합니
다.
상용전원이 중단된
상태
( 인버터 모드
)
220Vac의 입력이 차단되면 배터리에 연결된 DC-AC
인 버터의
AC 출력전압이 고속으로 전환 스위치를 전환하여 부하에
전기를 공급하며 배터리 백업시간 내에 모든 전기,
전자 기구를 사용하게 된다. 백업시간은 배터리 뱅크의 용량과 소비전력의 용량에 따라서 결정 된다.
배터리 충전기, 로얄인버터, 배터리는 별도 구입 품목입니
다.

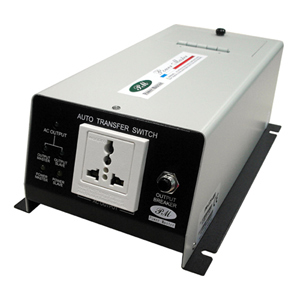

제품 설명
자동으로 주 전원 입력의 동
작에
의해서 보조 전원 입력이 자동으로 전환을 하여 항상 부하에 무정전으로
전원을 공급爛求?
다양한 사용 용도 범위
비상발전장치, UPS 장치 대용, 정전이 자주 발생하는 곳, 연계형
태양광 가로등, 비상전원 전환장치,그외에 안정된 전기 공급을 요구하는
곳..
Specifications:
제품 규격
Model No.
PM-ATS-40A
최대 스위칭 정격 출력 용량
40A
주 전원 입력
전원
190-240
volts
주파수
50Hz/60Hz
(선택 가능)
보조 전원 입력
전원
0-240 volts
주파수
Not
monitored
주 전원 전압의 전환
사양
보조 전원으로 전환 전압
180 volts
주 전원으로 전환 전압
188 volts
주 전원에서 보조 전원으로 전환 시간
30 sec
크기 (H x W x D)
100 x 160 x
280 mm
디자인 및 제품사양은 성능향상을
위하여 예고 없이
변경될 수 있습니다. 화면에 보이는 색상과 실제 색상은 모니터의
특성에 따라 차이
가 있을 수 있습니다.
)
;)
)
