SOLAR CHARGER CONTROLLER
;
Premium
SERIES
Model No: PM-SCC-45A-1248 ( 충전전류 45A )
LCD

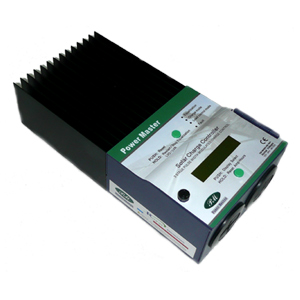

Display Solar Charger Controller
(
LCD 표시기 내장 및 12V, 24V, 48V 겸용 모델 ) |
|
 |
|
 |
|
Front
 |
|
 |
|
Front Panel
|
|
 |
|
Back Panel
|
|
|
 사용설명서 |
|
LCD DISPLAY
기본장착 대용량 솔라 콘트롤러의 특징. |
|
 |
|
Solid-state Pulse Width Modulated (PWM) charging process with four-stage
control,
temperature compensation, and manual or automatic equalization to
maximizes system
performance and increase battery life.
Electric overload and short circuit protection with automatic and manual reset
capability increase the reliability of unattended systems by
eliminating blown fuses
and tripped circuit breakers.
Optional external battery temperature compensation (BTS) for automatic
adjustment of
charge set points.
Over-temperature protection for the electronic circuitry when used in hot
environment
(over 80℃)
LCD meter with easy to read mode/status messages.
LCD meter for remote or direct mounting on the controller. May be mounted up to
500
feet away.

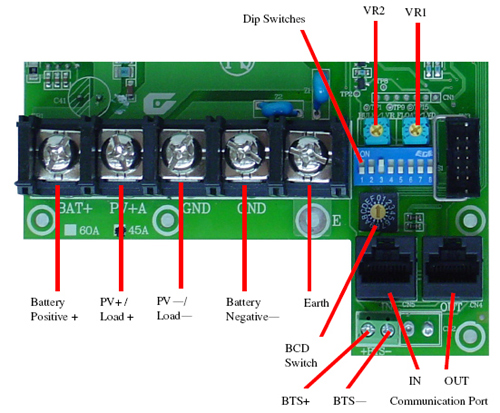

An 8-position DIP switch to set up the controller for its intended use. All
major
functions can be set with DIP switches.
Rated for 12, 24, 48 volt systems, and 30, 45 or 60 amps current.
Eight standard charging or Load programs selected with DIP switches.
Continuous self-testing with fault notification.
LED indications and pushbutton functions.
Complies with EMC and LVD standards for CE marking.
LCD Meter Displays
Two optional LCD digital meter displays are available for Premium controllers:
The SS-D
LCD Meter Displays is standard faceplate on the Premium Controller and the other
SS-RD
can be mounted remotely. The remote version is available with either 50 feet or
100 feet
cables. Longer runs may be possible (up to 1000ft/300m) because the
communication is a
serial-data type link.
These displays include a two-line, 32-characters LCD and Four status LED
indicator
(SS-RD) only.
The LCD provides the following information:
1.Solar PV Array or DC Load press-through current: 0~80 amps DC
2.Battery Voltage: 4 to 80 Volts DC
3.Watts: 0 to 3600 Watts (Volts time Amps)
4.Amp-hours: 0 to 655536Ah; can be reset to 0
5.Totalizing amp-hours: 0 to 65536 Ah; reset to 0 when power is disconnected
6.Control mode and battery charging status
7.Display of BULK and FLOAT voltage setting value
8.Display of Equalization Voltage, Equalization Time and Equalization Interval
9.Display of heatsink temperature and BTS temperature
10.Fault Messages
|
|
Solar Charger Controller Premium Series의
장점. |
|
•
다양한 배터리의 충전 전
압을 내부의 패러미터로 미리 지정
할 수 있음
• 액정 화면에 실시간으로 전류, 전
압, 전력, 누적전류를 표시.
• 동작전압을 12V, 24V, 48V 중에 자유롭게 변경하여
배
터리를 충전할 수 있음.
• 충전모드와 부하모드를 변경하여 사용이 가능.
• 병렬연결하여 충전이 가능.
• 전력 낭비를 막는 고도의 효율적인 디자인
• 장시간 운영에도 발열도가 낮음
• 거친 환경에서 사용될 수 있도록 디자인
• 바닥 또는 벽에 설치할 수 있는 디자인
• 환경친화적 (연기나 소음
없음)
• 유지보수 필요 없음
• 완벽한 보호장치와 제품의 완전한 보증
|
|
사용자의 다양한 충전모드에 맞도록 내부의 설정 장
치. |
|
사용자의 다양한 요구에 자유롭게 변경
이 가능하도록 다양한 조정장치를
내부에 장치하여 특수한 배터리의 충전도 가능하도록 자동과 수동 동작이 가능하도록 설계되어 있으
며 또한, 부하모드에서도 각종 설정이 가능합니다.
|
|
|
|
다양한 현장 조건에서
냉각효과를 갖기 위해서 대형 방열판을 이용한 자연
방열 설계 |
|
부하의 증가에 의한 발열을 외부의
케이스 자체의 방열 판에 통풍을 고려한 레이아웃에 의해 효과적인 방열을 합니다
.
비교적 높은 주의 온도에서도 장시간의 운전을 할 수 있습니다
.
|
|
LCD
Display 전면 조작 판넬은 분리하여 설치가 가능합니다. |
|
설치를 편리하게 할 수 있도록 디자인 하였으며 벽
혹
은 바닥 등
설치 공간에 맞춰 편한 방법으로 설치가 가능합니다.
또한,
전면 조작 패널은 분리가 가능하며 전화선과 같은 RJ-45 케이블로
원격 조작을 편리하게 할 수 있도록 모든 운전 상황을 액정 화면 표시기에 표시를 하여 줍니다. |
|
태양전지 모듈과 배터리에 연결하여 사용하는 방
법. |
|
 |
|
|
|
|
|
태양광 및
풍력발전을 하이브리드로 사용하여 충전하는 방법. |
|
 |
|
|
|
로얄 솔라
충전기의
이용 안내. |
|
1.
독립형 태양광 발전의 배터리 충전 장치.
2.
대형 배터리를 이용한 장시간 전력 백업 시스템
. 독립형
전원 장치 용도.
3. 태양광 가로등 및 전기장치에 사용.
4. 태양광발전, 풍력발전에 사용하며 배터리를 이용하는 곳에 응용.
|
|
다양한 보호회로
|
|
로얄 솔라충전기 내부에 완벽한 보호 기능을 탑재하여 사용자가 안심하고 사용 할 수
있도록 하였습니다
.
대표적인 보호기능으로 저 전압 ,
과전압
,
과부하
,
과열, 합선 보호기능
.
|
|
로얄 솔라충전기의 대표적인 사용 용
도. |
|
액정 화면 디스플레이를 장착한 최고급 태양광 충전기 와 고효율 하이브리드 충전기는 다양한 배터리
의 충전 특성에 맞도록 자동 및 수동으로 설정이
가능하며 병렬연결이 가능하여 태양전지 모듈의 확장성에 언제든지 연결이 가능합니
다.
|
|
로얄
솔라충전기는 로얄 독립형 태양광 인버터와 연결하여 솔라 충전기를 제어를
할 수 있습니다. |
|
 |
로얄
솔라충전기를 로얄 독립형 태양광 인버터와 연결하여 솔라충전기를
10대까지 제어가 능합니다.
|
|
 |
|
로얄

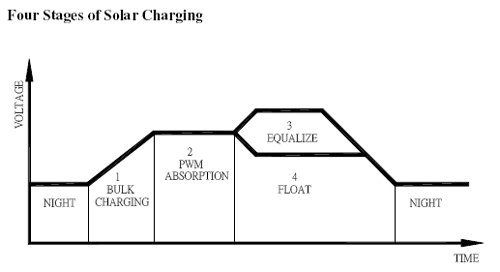

솔라충전기는 4스텝 방식으로 배터리를 충전하며 배터리의 수명 연장 및 배터
리를 완벽하게 충전하여 사용시간을 증가 시켜줍니다.. |
|
|
|
~여러분께서
로얄 솔라충전기만 있다면 해가 있는 곳에서 항상 전기를 사용하실 수 있습니다!
~ |
|
|
|
디자인 및 제품사양은 성능향상을 위하여 예고 없이 변경될 수 있습니다.
화면에 보이는 색상과 실제 색상은 모니터의 특성에 따라 차이가 있을 수 있습니다.
|
|
| |
|
제품 외형 크기 |
|
 |
|
| |
|
;)
;)
;)
