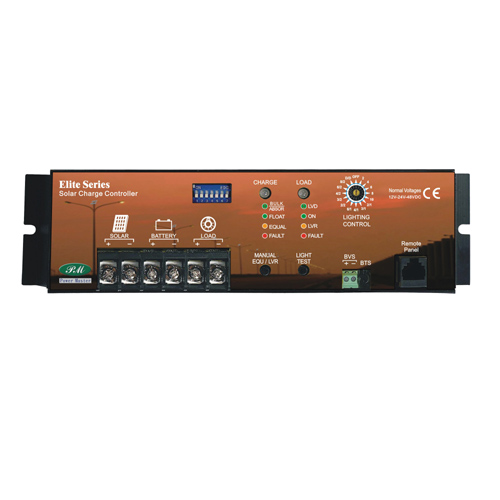

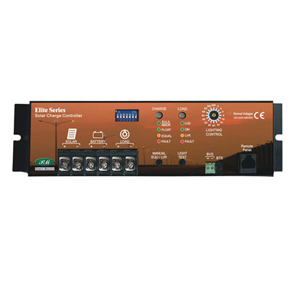

상 품 명 태양광충전기-30A PM-SCC-30AE
제 조 사 PM/ 로얄엔지니어링
판매가격 270,000 원
수  량
가  격
Total
장바구니 담기

상세설명


태양광 충전기   모델명: PM-SCC-30AE



1.정격 충전 전류 용량 30A, 시스템 정격전압 12V, 24V, 48V  사용자 설정 가능.
2.야간 전등 부하 자동 제어 기능, 배터리 충전 전압 사용자 조정가능.

3.부하를 조절할 수 있는 소형 고효율 태양광 충전기
4.
자동 조명 컨트롤 기능을 위해 첨단 마이크로 컨트롤러를 갖는 Burget 시리즈 디자인을 통합
5.
전문가와 소비자 모두에게 적용할 수 있는 세계를 리드하는 소형 태양광 충전 컨트롤러
6.태양전지판( PV )
을 이용해 낮과 밤을 검사하는 스마트한 디자인,
7.12/ 24/ 48 Vdc
배터리 시스템에 모두 사용이 가능함.


제품 특징



* 100% 에폭시 몰드 상태로 방수, 방습

* 정확한 0부터 100%까지의 PWM 듀티 사이클
* 셋 포인트 정확도 50mV까지
* 25% 과부하에 대한 정격
* 해양 정격(marine rated) 터미널/ 양극 처리 알루미늄 케이스
* 배터리 온도 보상
* 8가지 타입의 충전 커브 선택
* LED 표시의 다양한 충전및 LVD 표시
* 마이크로 컨트롤러 디지털 정확성
* 16가지의 필드 적용 조명 컨트롤 선택
* 특수 온/오프/온 기능들
* 수동 부하 테스트 기능( 가로등 설치 후 점등 시험 )
* LVD 오버라이드 보호
* 태양전지(PV)를 이용한 낮과 밤 검사
* 12/24/48 Vdc 시스템 전압을 자유롭게 설정
*
30 Amps 모델의 선택 가능한 LCD 리모트 패널



1. 완벽한 태양광 충전과 배터리 충전 시스템 전압의 자유로운 설정.
0 ~ 100% 의 PWM 충전에 의해, 배터리의 완전 충전을 실시하며, 에폭시를 채운 솔리드스테이트 구조로 완벽한  디지털 마이크로 제어기에 의한  완벽한 충전!


배터리 충전 시스템 전압을 12V, 24V, 48Vdc 중에 사용자가 자유롭게 선택하여 사용 할 수 있습니 다.



터리의 종류에 따라서 충전 전압을 자유롭게 설정이 가능합니다.


2. 태양광 가로등의 점등의 시간조절을 16 종류를 선택하여 설정가능
태양 전지판( P.V )의 발전 상태로부터 일몰/ 일출 시간을 감지해, 자동적으로 태양광 가로등을 제어합니다.
16단계의  라이팅 제어 기능을 탑재하여 사용자가 다양한 방법으로 태양광 가로등 제어를 할 수 있습니다.


3. 배터리 충전전압 선택 및 배터리 종류의 선택 모드
밀폐형, 비밀폐형의 배터리와 딥싸이클 배터리를 선택할 수 있습니다.
배터리의 특성에 맞게 8종류의 배터리 충전전압을 조정할 수 있습니다.



4. 부하제어 모드의 저전압( LVD ) 와 복귀전 압 ( LVR )을 조정 가능

부하제어 모드에서 배터리 저전압에 의한 부하의 차단과 부하의 자동 재 접속을 설정 할 수 있습니다.

5. 자동 온도 보정
전면에 외부온도를 감지하는 온도센서를 내장하여 배터리의 온도 보정을 합니다.



5. LCD표시 전면조작판 ( 옵션 )

30 Amps 모델에 대한 선택이 가능한 LCD 리모트 패널







본체 전면 우측의 다이얼 스위치를 설정하는 것으로써, 아래와 같은 16 종류의 모드로, 야간 타 이머 운용이 가능합니다.

·
OFF
2 HOURS ON
4 HOURS ON
6 HOURS ON
8 HOURS ON
10 HOURS ON
2 /OFF/ 1
3 /OFF/ 1
4 /OFF/ 1
6 /OFF/ 1
2 /OFF/ 2
3 /OFF/ 2
4 /OFF/ 2
6 /OFF/ 2
DUSK-to-DAWN


:부하는 계속 OFF 상태 입니다.
:일몰 검출 후 2시간, 부하가 ON 됩니다.
:일몰 검출 후 4시간, 부하가 ON 됩니다.
:일몰 검출 후 6시간, 부하가 ON 됩니다.
:일몰 검출 후 8시간, 부하가 ON 됩니다.
:일몰 검출 후 10시간, 부하가 ON 됩니다.
:일몰 검출 후 2시간과 일출 전 1시 간, 부하가 ON 됩니다.
:일몰 검출 후 3시간과 일출 전 1시간, 부하가 ON 됩니다.
:일몰 검출 후 4시간 과 일출 전 1시간, 부하가 ON 됩니다.
 : 일몰 검출 후 6시간과 일출 전 1시간, 부하가 ON 됩니다.
:일몰 검출 후 2시간과 일출 전 2시간, 부하가 ON 됩니다.
:일몰 검출 후 3시간과 일출 전 2시간, 부하가 ON 됩니다.
:일몰 검출 후 4시간 과 일출 전 2시간, 부하가 ON 됩니다.
 : 일몰 검출 후 6시간과 일출 전 2시간, 부하가 ON 됩니다.
:일몰 검출 후, 일출까지의 사이, 부하가 ON 됩니 다.

  • Specifications:


    MODEL

    PM-SCC-30AE

    ELECTRICAL

    System voltage ratings

    12, 24, or 48 Vdc

    Current ratings-Battery Charge Control

    30A

    Current ratings-Load Control/
    Lighting Control

    30A

    Accuracy

    12/24V:≤ 0.1 % ± 50 mV
    48V:≤0.1 % ± 100 mV

    Min. voltage to operate

    9 V

    Max. solar array Voc

    140 V

    Max. operating voltage

    68 V

    Total current consumption

    While operating -25mA, at idle -3mA

    High temp shutdown

    90°C disconnect solar
    90°C disconnect load / diversion load
    70°C reconnect solar / load / diversion load

    LVD

    11.1V (initial setting)
    User select: 10.5V, 11.3V, 11.5V, 11.7V, 11.9V, 12.1V, 12.3V for 12V system
    Twice or four times of 12V is for 24V and 48V system

    LVR

    12.6V (initial setting)
    User select: 12.0, 12.8V, 13.0V, 13.2V, 13.4, 13.6, 13.8 for 12V system
    Twice or four times of 12V is for 24V and 48V system

    Overload Capacity

    150% of rated current for transient surge

    BATTERY CHARGING / Built-in BTS

    Charge algorithm

    PWM, constant voltage

    Temp comp. coefficient

    -5mV/°C / cell (25°C ref)

    Temp comp. range

    0°C to +50°C

    Temp comp. setpoints

    PWM, float, equalize (with BTS)

    MECHANICAL



    Dimensions (L x W x H mm)

    236 x 65 x 35

    Weight

    0.4 Kgs

    Power terminals

    30A Rated

    ENVIRONMENTAL

    Ambient temperature

    -40 to +45°C

    Storage temperature

    -55 to +85°C

    Humidity

    100% (NC)

    Enclosure

    Indoor & vented, (powder coated steel)


  • PM PM-SCC-10AE, PM-SCC-20AE, PM-SCC-30AE Mounting Dimension

    Unit: mm



             Length

    Model

    L

    L1

    PM-SCC-10AE

    PM-SCC-20AE

    168 mm

    161 mm

    PM-SCC-30AE

    236 mm

    229 mm





    RP-Elite Remote Panel Dimension





    라이팅 기능의 대하여



    낮과 밤에 대한 자 동 감지기

    엘리트
    (Elite) 태양광충전기는 솔라 어레이를 사용해서 낮과 밤을 감지한다. 밤으로의 전환은 2퍼센트 미만의 솔라 절연 레벨을 요구한 다. 낮으로의 재 전환은 높은 솔라 어레이 오픈 서킷 전압을 요구한다. 이 두개의 상태 변화는 변화 전에 10분의 연속 변환 값을 요구한다. 이런 제약은 번개나 어두운 폭풍 구름으로 인한 잘못된 변환을 막기 위함이다.

    솔라 충전 컨트롤러는 켜지기까지 10분 늦고 또한 멈추기까 지 10분 늦는다
    .
