독립형 태양광/ 풍력발전용 정현파 인버터
( 병렬연결로 단상 30kw, 삼상 90kw 출력용량 증설 가능)

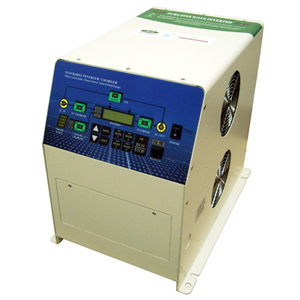

Model No: PM-
3000SI- 48
(
SI-
SERIES )
정격출력용량
3000W . 최대출력용량 6000W
.
DC입력전압: 48Vdc, 출력전압
220Vac
|
|
 |
|
 |
|
Front Panel
 |
|
 |
|
Back Panel
|
|
 |
|
Accessory |
|
 |
|
LCD Display Control
선택사양 |
|
|
제품 사용설명서 |
|
 |
 |
|
 독립형 태양광 인버터( SI 시리즈 )의 220Vac 출력과
고
효율
배터리 충전기 및
전원 자동 전환장치 ( A.T.S )의 특징
|
|
업무용으로 혹은 농장, 사찰,
산악대피소, 등대, 섬, 차량과 가정에서 상용전기가 없는 곳에 설치하
여 사용할 수 있으며 지속적인 전원 공급이 필요
한 중요한 여러 장비와 각종 전기,
전자 기구들에게 전원 공급용 소스로서의 역할을 담당합니다
.
독립형 태양광 정현파 인버터 SI 모델은 내장된
4
단계 인공지능 배터리 충전 시스템이 여러 가지 유형의 배터리를 충전의 위험 없이 자동으로 충전하여 줍니다.
정상적인 설비 전력을 사용할 수 있는 동안 배터리는 빠르고 효율적으로 재충전됩니다
.
내장형
UPS 모드는 상용전원 혹은 발전기 전원이 공급이 되는 경우 자동으로 인버터에서 자동 전환
되면서 부하에 전원 공급과
동시에 배터리를 충전하게 됩니다.
SI 모델 독립형 태양광 인버터의 UPS 모드는 완전히 자동이며 일단 설치되면 운영자의 도움
이
필요 없이 자동으로 운영됩니다.
|
|
자동조절 냉각 팬에 의한 방열 설계
|
|
부하의 증가에 의한 발열을 내부 방
열
판에 통풍을 고려한 레이아웃에 의해 효과적인 방열을 합니다
.
비교적 높은 주의 온도에서도 장시간의 운전을 할 수 있습니다
.
온도센서에 의해서 자동으로 동작하는 냉각팬은 소음을 최소화하고 소비전력을 줄이기 위해서 설계
되어 있습니다.
|
|
SI 모델의
독립형 태양광 발전 시스템의 기본적인 연결 방법. |
|
 |
|
SI 모델을 병렬로 연결하여 정격출력용량을 확장하는 방법(
단상
으로
확장 ) |
|
 |
|
독립형 태양광 인버터 SI 모델 6KW를 5대 병렬로 연결하면 30KW로 용량이 증가 합니
다.
모
든
SI 모델은 출력전력을 병렬로 연결하여 용량을 높은것이 간단하여 설치가 편리합니
다.
병렬로
연결하여 사용하다 필요하다면 언제든지 인버터를 단독으로 운전이 가능합니
다.
|
|
SI
모델을 병렬로 연결하여 정격출력용량을 확장하는 방법( 3상으로 확장 ) |
 |
|
높은 서지 용량과 완벽한 입력과 출력의 절연설계 |
|
모든 로얄 인버터는 완벽한 절연을 위하여
1차측
DC
전원과
2차측
AC
전원을
PCB
설계에서 분리하여 기기의 파손을 방지 하였습니다.
또한, 높은 기동전류의 부하에서도 순간적인 고 용량 서지출력의 범위를 최대한 커버 하기
위하여 높은 서지 용량으로 설계되어 불필요한 고 출력 인버터를 구입하지 않아도 순간의 서지 출력
범위 이내라면 사용이 가능합니다
.
|
|
다양한 보호회로
|
|
인버터 내부에 완벽한 보호 기능을 탑재하여 사용자가 안심하고 사용 할 수 있도록 하
였습니다
.
대표적인 보호기능으로 저 전압 ,
과전압
,
과부하
,
과열, 합선 보호기능
.
또한
,
사용자가
AC
출력단자에 배선 실수의 보호를 위하여 역 극성 차단과 합선 보호기능을 탑재 하였습니다
.
사용자의 배선 실수에 의한 사고를 방지하고 제품에 파손을 방지하는 기술 입니다
.
|
|
상용전원으
로
동작상태
( 220Vac 모드 )
|
|
 |
|
AC
입력전원이 정상일 때 두개의 주요 루프가 있 다.
AC
루프와 배터리 충전 루프
. AC 출력은 AC 설비 입력에서 나
와 서 부하에
전원을 지원하기 위해 전환 스위치를 통해 흐른다. 배터리 충전 전압
은
AC 설비 입력에서 나와서 배터리 충전 전원을 지원하도록 AC-DC
충전기에 의해 충전된다.
|
|
상용전원이 중단된 상태 ( 인버터 모드
) |
|
 |
|
220Vac의
입력이 차단되면 배터리에 연결된 DC-AC 인 버터의
AC 출력전압이 고속으로 전환 스위치를 전환하여 부하에 전기를 공 급하며 배터리 백업시
간 내에 모든 전기,
전자 기구를 사용하게 된다.
백업시간은 배터리 뱅크의 용량과 소비전력의 용량에 따라서 결정 된다
.
|
|
~여러분께서
로얄인버터만 있다면 어느 곳에 있든지 항상 전기를 사용하실 수 있습니다!
~ |
|
인버터의 규격을 살펴볼 때는 반드시 정격출력용량 과 출력파형을 확
인
하여 주세요.
|
MODEL
|
PM-3000SI-12
(12 Vdc)
PM-3000SI-24 (24 Vdc)
PM-3000SI-48
(48 Vdc)
|
|
INVERTER
|
|
Input
Voltage Range
(Vdc)
|
9.5~16VDC /
19~32VDC / 38~64VDC
|
|
Output
Voltage
(Vac)
|
185~240VAC
/
90~120VAC ( 주문선택 )
|
|
Output
Frequency |
50Hz / 60Hz
±
0.1% |
|
Output
Waveform
(
Pure sine wave )
|
 |
|
THD |
< 5%
|
|
Power Factor |
All
loads |
|
Switch-on
Behavior |
Nominal
output voltage within
20msec. |
|
Cont. Output
Power at 25°C(W) (cos£c=1.0)
|
3000W |
|
Cont. Output
Power at 40°C(W) (cos£c=1.0)
|
2400W |
|
Maximum
Power (W) |
6000W |
|
Maximum
Efficiency (%) |
90 / 92 /
94 |
|
Zero-
load
Power (W) |
18W |
|
CHARGER |
|
Input
Voltage Range (Vac) |
200~250VAC
/
100~125VAC ( 주문선택 )
|
|
Input
Frequency |
45~55Hz /
55~65Hz |
|
Power Factor |
1 |
|
Charge
Characteristic |
4-stage
adaptive |
|
Maximum DC
Voltage Ripple (Vrms)
|
< 1.25
V |
|
Charge
Voltage "Absorption" (VDC)
|
14.4V
/
28.8V
/ 57.6V |
|
Charge
Voltage "Float" (Vdc)
|
13.8V /
27.6V
/
55.2V |
|
Output
Charge Voltage (Vdc)
Min,Max. |
8V,16V /
11V,32V / 22V,64V |
|
Charge
Current House Battery (A)
|
120A
/
70A
/
40A |
|
Charge
Current Starter Battery (A)
|
4A |
|
AC
INPUT
SWITCH |
|
Protected by
Thermal Circuit
Breaker |
30A |
|
Switch-over
Time Inverter to AC
Input |
0
msec. |
|
Switch-over
Time AC Input to Inverter
|
0
msec. |
|
Detection
Time AC Input Fault |
4 msec. to
20
msec. |
|
Trip
Level
Mains to Inverter |
90VAC /
180VAC |
|
Trip
Level
Inverter to Mains |
94VAC /
187VAC |
|
Min.-
Max.
Frequency Range (50Hz/60Hz)
|
45~55Hz or
55~65Hz |
|
GENERAL |
|
Power
Control |
Yes |
|
Power Assist |
20A |
|
Auto
Transfer Switch (A) |
30A |
|
Multi-purpose Relay
|
3
relays |
|
Protection
|
Output short
circuit,
Overload,
Battery over voltage,
Battery under voltage,
Battery reverse polarity
detection,
Over temperature,
High input voltage
ripple |
|
Common
Characteristics |
Operating
temperature range: -20°C to
+50°C
(fan assisted cooling)
Humidity: max 95% (non
condensing) |
|
Weight (kg) |
28kgs |
|
Dimensions (L x W x H)
mm |
550 x 285 x
185 mm |
|
OPTIONS |
|
Solar
Charger |
SCC Series
PM-SCC-45A-1248 /
PM-SCC-60A-1248
(Max. 10 sets
for parallel
connection) |
|
Remote
Controller |
Remote
monitoring available,
optional cables:
3M/15M |
|
Battery
Temperature Sensor(옵션)
(BTS-3)
|
Compensation
for the battery charging
voltage and
current |
|
|
디자인 및 제품사양은 성능향상을 위하여 예고 없이 변경될 수 있습니
다.
화면에 보이는 색상과 실제 색상은 모니터의 특성에 따라 차이가 있을 수 있습니다. |
|
|
제품 외형 크기 |
|
 |
 |
|
| |
|
