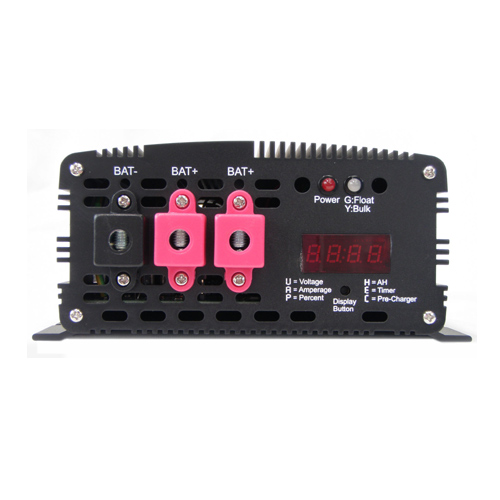

Front Panel
|
|
|
Front Panel
 |
|
|

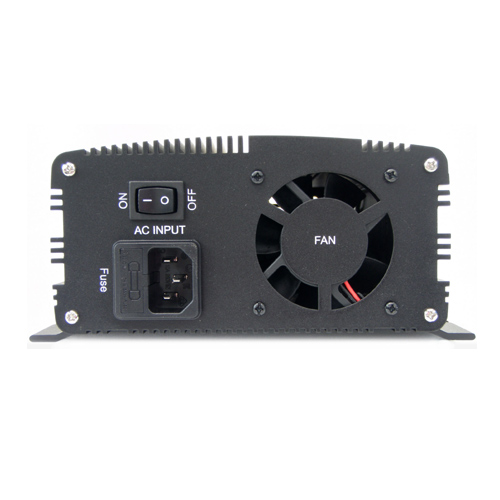

Back Panel
|
|
|

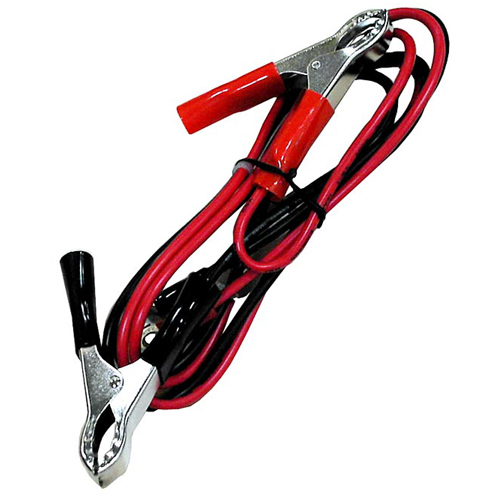

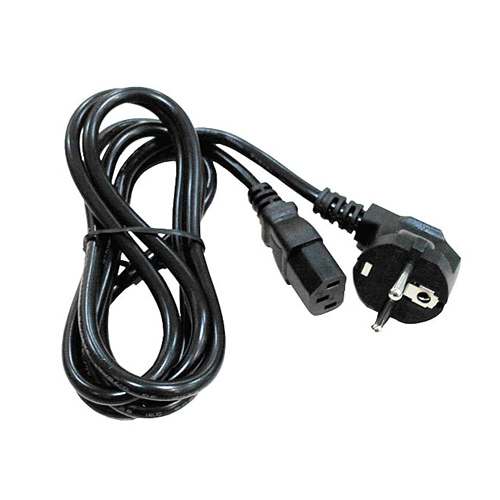

Accessary
|
|
|
Accessary
|
|

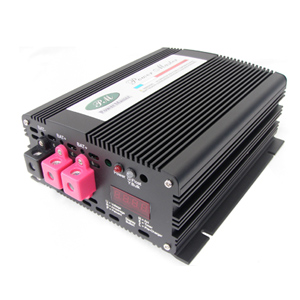

고효율 디지탈 배터리 충전기
DBC시리즈 특징
마이크로 프로세서 회로에 의해 정확한 4-WAY 충전방식
은 배터리를 완전하게 자동으로
풀 충전합니다.
경량, 컴팩트한 디자인과 조용한 작동은 설치 장소를 선택하기 쉬우며, 충격과 진동에도
안전하게 사용하실 수 있습니다.
만 충전후도 충전을 완전하게 정지하지 않고, 배터리의 자연 방전량을 마이크로 프로세서가
감지하여, 미세 전류로 플로트 충전합니다.
고급 기술로 생산된 DBC 배터리 충전기는 배터리
의 전극상태를 항상 활성화 한 상태가 유지
되도록 하여 배터리의 수명 을 늘려줍니다.
Character:
- 2 LED Display
- Short-circuit Protection
- Overload protection
- Reverse polarity protection
- Automatic multi-rate charging function
- Over load current protection
- Fans are controlled by floating voltage.
- Temperature protection
- Over charge protection
- Charging curve selection
- High efficiency & frequency design
- Exquisite case design
- Charge for Lead-Acid Battery
|
|
|
최신 기술 고효율 펄스충전 방식 및
펄스 시간설정
최신기술로 설계된 펄스충전 방식
은 배터리에 충전 초기에 펄스를 배터리에 보내서
배터리 극판(셀)에 쌓인 황산 납을 제거하므로서 배터리의 성능을 최고의 조
건으로 만들어 배터리의 수명을 대폭 연장하여 배터리 교체
주기를 길게 하여 교체 비용을 절약할 수 있습니다..
배터리에 인가되는 펄스의 폭을 조정할 수 있으며 펄스 충전 시간을 설정 할
수 있습니다.
펄스충전은 충전기의 초기 작동에 동작을 하며, 설정된 시간이 지나면 정상적
인 4단계
자동 충전방식으로 충전을 진행하게 됩니다.
고 효율 충전 ( 대용량 배터리 충전 )
1. 일정 전압에 의한 흡수 충전.
2. 일정 전류에 의한 벌크 충전.
3. 일정 전압과 미소 전류에 의한 플로트 충전
LED 표시에 의한 충전 상태 표시
충전기에 동작표시
LED의
상태에 의해 색상으로 표시하여 사용자가 한눈에 현재의 배터리 충전 상태를
알 수 있도록 하였습니다.

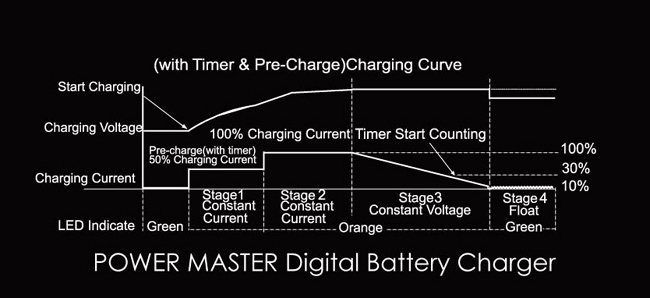

DBC 충전 특성 그래프
방열
배터리 충전기가 충전 중에는 본체 후부의
팬이 2단계로 작동해 내부의 열을 방출합니다.
보호회로
충전기의 내부에 완벽한 보호 기능을
탑재하여 사용자가 안심하고 사용 할 수 있도록
하였습니다.
사용자가 DC 출력단자에 배선 실수의 보호를 위하여 역극성 차단과 합선 보
호기능을
탑재 하였습니다.
사용자의 배선 실수에
의한 안전 사고를 방지하고 제품에 파손을 방지하는 기술입니다.
|
Description:
25Amp, 12Vdc
DBC series battery chargers can save above 25% cost of main power, which can
also protect your batteries and extend the life of batteries.
DBC 시리즈의 배터리충전기는 새로운 방식
의 고효율
충전을 실현하여 기존 배터리의 수명을 약 25% 정도
를 연장하여 비용을 절감할 수 있습니다.
Specification
|
모델번호 |
PM-DBC-1012DF |
PM-DBC-
2012D |
PM-DBC-2512D |
PM-DBC-3012D |
PM-DBC-4512D |
PM-DBC-9012D |
|
출력 |
전
압 |
12V |
|
전류 |
10A |
20A |
25A |
30A |
45A |
90A |
|
균등충전 |
14.4V +/- 0.1V |
|
부
동충전 |
13.6V +/- 0.1V |
|
효
율 |
> 87% (at full
load) |
|
입력 |
전압 |
110V or 220V
(110V & 220V: 0612F, 1012DF, 0424F,
0724DF) |
|
주파수 |
47~63HZ |
|
보호회로 |
배
터리 역접속 |
Yes |
|
단
락 |
Yes |
|
과
부하 |
Yes |
|
온도
|
Yes, when degree
around 65°C~75°C, it will stop
charging
(except for 0612F
and 0424F) |
|
냉
각팬 |
Fans are controlled by floating
voltage.
(Fans are controlled by temperature (45 °C) for
0612F and 0424F) |
|
표시기 |
LED |
3
LED Display: Red (power), green (floating
charge), orange
(equalizer charge) |
|
LCD |
YES (except for
0612F and 0424F) |
|
Current
Meter |
YES (except
for0612F and 0424F) |
|
기계적특성 |
Dimensions (mm)
|
54*114*172 |
65*131*192 |
79*170*196 |
79*170*251 |
110*229*335 |
85*356*479 |
|
Weight (KGS)
|
1.0 |
1.5 |
2.0 |
2.5 |
4.1 |
8.5 |
|
입력 /
출력
배선 및 단자대 |
100W-300W:
Microphone Connector or Alligator Clips ; Other
models: Terminal |
** 12V=Double Outputs ; Up to 24V=Single Output **
** F=Full Range (100~240Vac): 0612F, 1012DF, 0424F, 0724DF,
0436DF, 0348DF
D=Digital Meter:
For most of model, except 0612F, 0424F.
** 일부
고 용량 충전기의
제품에는
펄스
조절과
시간
설정이
가능한
5단계
충전방식이
추가로
내장되어
있습니다.
( 신형
디지털
배터리충전기
DBC 모델에
적용되는
5단계
자동 충전방식은
기존 3단
계
자동 충전방식보다
배터리
수명을 약
25% 연장시킬
수
있는
최신기술로
생산된
제품입니다.)
|
|
|
|
|
|
| |
|
