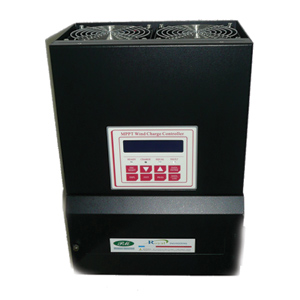

상 품 명 PM-WCC-100AM-1248 풍력발전기 충전 컨트롤
제 조 사 로얄oem/ PM
판매가격 3,800,000 원
수  량
가  격
Total
장바구니 담기

상세설명
equiv="Content-Type" content="text/html; charset=ks_c_5601- 1987"><title>주행충전, 듀얼배터리, 배터리충전기, 아이솔레이터, 배터리 스위치, dcman, 캠핑카 배터리 충전, studer, powermaster, 로얄엔지니어링, royal engineering, inverter, 인버터, 태양광발전, 독립형 태양광 인버터, 풍력인버터, 솔라, 솔라 콘 트 롤, solar charger, 로얄 정현파인


• AC 3 상 입력 20-180VAC (0-600 Hz)

• DC 입력 16- 240VDC

• 최대 파워 포인트 추적 ( MPPT ) 시스템

• 고효율 자동 4단계 배터리 충전.

최대 자동 브레이크 기능( 덤프로드 )

• 태양광, 바람 , 수력 또는 기타와 함께 사용 하기 위해 신 재생 에너지 소 스.

• SOC % 계산 에너지 모니터 시스템 매개 변수 정보를 제공 하는 LCD 전면 패널 디스플레이.

• 데이터 로깅

• DC to DC 변환기로 사용할 수 있습니다.

• 2개의 AUX 프로그래밍 릴레이 출력.
• 최대 16대의 병렬 연결로 96KW까지 용량 가능( 48시스템으로 설정 시 ).

풍력발전 컨트롤 PM-WCC-100AM-1248은 풍력 인터페이스 와 정류기 및 브레이킹 유닛을 포함을 통 합한다.
최대 파워 포인트 트래킹 (MPPT), 배터리 충전 관리, 충전 상태 정보

50°C 주위 온도까지 손실 없이 연속 정격 출력이 가능.
내장 배터리 에너지 모니터가 배터리 내에 남아있는 에너지를 계산하기 위해 전력 생산 및 소비 (SOC ) 배터리 상태에 남아 있는 에너지를 계산 하기 위해 퍼센트( % ) 표시 와 시간당 전류 및 전력을 표시합니다.  또한, 90일 간의 에너지 발전 기록이 풍 력 MPPT 충전기에 저장됩니다.
사용하는 배터리는 Flooded Lead Acid (FLA), GEL, Absorbed Glass Mat (AGM) 를 지원합니다, 모 든 파라미터들에 대해서 조정 가능한 세트 포인트로 2/3/4 단계 충전.
풍력 터빈으로 부터 3상 180VAC 입력 전압까지 높은 전류에 대해 병렬로 최대 16대까지 쉽게 연결하 여 출력용량을 늘릴 수 있습니다.
간단한 설정으로 배터리 시스템을 12V, 24V, 36V, 48V 선택하여 배터리를 충전할 수 있습니다.
안전하고 완전한 충전을 위해 내장 온도 보상 기능.
풍력 시스템에 대한 정류기 및 브레이킹 유닛 9 덤프로드 )을 갖는 풍력 MPPT 충전기는 아주 큰 바 람 속도로 일어나는 과부하 상태로 부터 컨트롤을 제어하고 멈추게 하는 것이 요구됩니다.


최대 자동 브레이크 기능( 덤프로드 )은 240VDC입니다.
5단계의 자동 브레이크 기능을 제공: 200, 210, 220, 230, 240 VDC (조정 가능)
풍력 MPPT 충전기 ( PM-WCC-100A-1248 )은 48VDC 배터리들에 연결될 때 6.0KW급 풍력 터빈 을 지원할 수 있습니다.



독립형 풍력발전 배터리 충 전 기 컨트롤러( 12, 24, 36, 48Vdc 100A )

MODEL

PM-WCC-100AM- 1248

ELECTRICAL

Input Voltage Range (no damage)

0 ~ 220 VAC

Operating Input Voltage Range from PMG
(Permanent Magnet Generator)

20 ~ 220 VAC
0 ~ 600 Hz

Optimal Range: 20 ~ 180 VAC

System voltage ratings

12, 24, 36, 48 VDC

Current ratings-Battery Charge Control

100A

Max. Current in the Brake Resistor

100A
Diversion load

DC Output Voltage Range

16 ~ 240 VDC Operating

240 VDC Maximum

Automatic Brake Function

5 Level:
200, 210, 220, 230, 240 VDC
(Adjustable)
Can be customized for the wind turbines

Maximum Wind Turbine Capacity

Charging 48 VDC Batteries

6.0KW

Charging 36 VDC Batteries

4.5KW

Charging 24 VDC Batteries

3.0KW

Charging 12 VDC Batteries

1.5KW

Charge Regulation Modes

Bulk, Absorption, Float, Auto/ Manual Equalization

Battery Temperature Compensation

5.0 mV per °C , per 2 volt cell

DC to DC Conversion Capability

12V Battery: 16~240VDC

24V Battery: 32~240VDC

36V Battery: 48~240VDC

48V Battery: 64~240VDC

Display Status

Built-in 2-line, 20-character LCD with backlight
LCD status screen displays input voltage and
current, output voltage and current, charge-mode,
Battery SOC

Data Logging

Logs energy harvested for 90 days, LCD displays WH, KWH, AH

Energy Monitor

LCD shows SOC, AH, WH, and present charge or discharge current. A 50mV/ 500Amp shunt is required to use

Auxiliary Relays

Two independent relays with from A ( SPST ) contacts for control of external devices. Contact rating is 3 Amps, 50VDC

Operation Temperature

Full Power Output to +50 °C ambient

Standby Power

< 2 Watts

Relative Humidity

0 ~ 100% condensing

MECHANICAL

Dimensions (mm) [H x W x L]

401 x 258 x 183

Weight

8.3 kg

Optional Diversion Load



Specifications subject to change without notice
