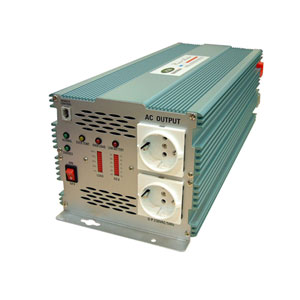

상 품 명 PM-2500CA10-12
제 조 사 PM/로얄
판매가격 850,000 원
수  량
가  격
Total
장바구니 담기

상세설명

CA SERIES
( AC 충전기 일 체 형 Modified Sinewave 인버터 )
Standard Modified Sinewave Inverter
with built-in 3-way charger, Fast action AC synchronized transfer switch.

2500W
12V DC input

3- Way AC Charger + Modified Sinewave 인버터
Fast action AC synchronized transfer switch 내장.

CA 시리즈 특징

기존의 Modified Sinewave 인버터의 상 식 을 뒤집는, 고효율, AC 충전기와 Fast action AC synchronized transfer switch를 탑재,
누구도 따라올수 없는 최고의 성능에 저가격을 실현.

Standard Modified Sinewave Inverter with built-in 3-way charger,
Fast action AC synchronized transfer switch내장형 인버터는 소비자가 필요한 모든 장치를 하나의 시스템에 모두 장착하여 컴팩트하게 제 작이 되 었으며 또한 고기능 고효율을 완벽하게 수행하여 유사 정현파를 요구하는 소비자의 요구를 만 족하게 하면서 3-WAY Charger는 배터리를 완 전하게 자동 충전을 수행하며 새롭게 추가해서 설 계하여 내 장 된 Fast action AC synchronized transfer switch 는 완벽하게 AC220V 의 동작을 감지하여 자동으로 변환하여 UPS 모드를 휼륭 하 게 수행합니 다.

UPS( 무정전 기능) Mode

CA시리즈에 Fast action AC synchronized transfer switch 기능을 내장하여 AC 상용 전원으로 이용하는 모든 제품에 정전시 비상용 전원으로도 사용이 가능합니다.

UPS 전원 변환 장 치는 자동으로 동작하며 인버터와 배터리 충전기를 제어합니다.

CA시리즈에 내장 된 전력 대기 시스템이 AC 입력 전원을 상시 감지하고 있다가 AC 전원이 공급되면 초 고속으로 감지 하여 DC 배터리 전원에 고 용량으로 충 전을 시작하며 인버터의 동작은 정지하고 상용 전원에 의해서 부하를 동 작 시킵니다.
만일, AC 전원을 차단하면 인버터는 즉시 동작하여 AC220V를 출력하여 정 전 시 피해를 줄 수 있는 장치에 전원을 공급하여 비상시 매우 유효하게 사용할 수 있습니다.

내장된 3- Way 배터리 충전기

마이크로 프로세서 회로 에 의해 정확한 3- WAY 충전방식은 배터리를 완전하게 자동으로 풀 충전합니다.

만 충전후도 충전을 완전 하게 정지하지않 고, 배터리의 자연 방전량을 마이크로 프로세서가 감지하여, 미세 전류로 플로트 충전 합니다.

고급 기술로 생산된 AC DC Automatic Battery Charger 는 배터리의 전극상태를 항상 활성 화 한 상태가 유지되도록 하여 배터리의 수명을 늘려줍니다.

고 능률 충전

1. 일정 전압에 의한 흡 수 충전.
2. 일정 전류에 의한 벌크 충 전.
3. 일정 전압과 미소 전 류 에 의한 플로트 충전

Modified Sinewave 출력

마이크로 컴퓨터 제어회 로에서 유사 정현 파 를 생성하며 일반 가정에 공급되고 있는 상용 전원의 파형과 다르지만, 전등, 냉장 고, 전자렌지, 모터부하,전열선, 에어 컨등과 같이 노이즈에 민감하지 않은 전자제품에 사용이 가능하 며 정현파에 비하여 가격대비 고효율 인버터입니다.

방열

부하의 증가에 의한 발열 을 외부의 히트 싱 크( 방열판)와 통풍을 고려한 레이아웃에 의해 효과적인 방열을 합니다.

내부 온도센서에 의해 자 동 동작되는 냉각 팬 으로 비교적 높은 주의 온도에서도 장시간의 운전을 할 수 있습니 다.

MOS FET 파워 반도체 소자

부품의 진보에 의해 인버 터의 성능이 향상 되 고 있습니다.
우수한 성능의 파워 반도체 MOS FET를 출력부품으로 사용하 여 보다 높은 전압에서 PWM 스위칭 출력이 향상 되었으며 이것에 의해 보다 좋은 성능 과 효율 및 저비용으로 실현되었습니다.

높은 서지 용량과 완벽한 입 력과 출력의 절연 설계

모든 인버터는 완벽한 절연을 위하여 1차 측 DC 전원과 2차측 AC 전원을 PCB 설계에서 분리하여 기기의 파손을 방지 하였습니 다.

또한 높은 기동전류의 부 하에서도 순간적 인 고용량 서지출력의 범위를 최대한 커버 하기위하여 높은 서지 용량으로 설계되어 불 필요한 고 출력 인버터를 구입하지 않아도 순간의 서지 출력 범위 이내라면 사용이 가능합니다.

넓은 응 용범위

1. 작업차량, RV차, 특수 차량.
2. 공공 전력 공급이 없는 장소에서의 전원.
3. 공업적 용도.
4. 선박, 레저 보트, 캠 핑장 전원.
5. 대형 배터리를 이용한 장시간 전력 백업 시스템.
6. 수족관, 횟집, 아이스크림 상점등 정전시 예비전원.

보호회로

인버터 내부에 완벽한 보 호 기능을 탑재하여 사용자가 안심하고 사용 할 수 있도록 하였습니다.
대표적인 보호기능으로 저전압, 과전압 보호기능, 과부하, 과열 보호기능,
또한, 사용자가 AC 출 력 단자에 배선 실수의 보호를 위하여 역극성 차단과 합선 보호기능을 탑재 하였습 니다.
사용자의 배선 실수에 의 한 사고를 방지하고 제품에 파손을 방지하는 기술 입니다.

Model PM- 2500CA



CA 시리즈의 특징

  • High efficiency for longer battery life.
  • Low battery” warning alarm and shutdown, when battery discharges to approximately low Volts DC.
  • Over- Load Protection” warning alarm when the equipment power consumption exceeds over load Watts
  • Electronic thermal circuit protection prevents potential damage from overloads, inadequate ventilation and overheating.
  • Heat exhaust fan to cool the inverter.( two step speed control )
  • High- surge current capability to operate to 1000/2000/3000 Watts “start-up” loads such as lamps, motors and other inductive loads.
  • Protective external blade fuse to guard against overload.
  • ON/OFF Power Switch.

TECHNICAL SPECIFICATIONS

Model No.

PM-2500CA10- 12

Output power continuous

2500W

Instant Surge

5000W

AC Output Voltage

220V/230V/240V

Regulation

± 5~10%

DC Input Voltage

10~15V

Charging Current

10Amp

Transfer Time

AC LINE INVERTER 16ms
INVERTER AC LINE 16ms

Efficiency

> 85%

Output frequency

50Hz or 60Hz ± 3%

Low Battery Alarm

10.5V ± 0.5V

Low Battery Shut-Down

9.5V ± 0.5V

Over Heating Alarm

> 60

Over Heating Shut-Down

> 65

Over Load Alarm

> 2500W

Over Load Shot-Down

> 2700W

Input Low & High Voltage Protection

Yes

Reverse Polarity Protection

Yes

Output Short Circuit Protection

Yes

Auto Temperature Control Fan

Yes

Input/Output Isolated

Yes

AVR Design

Yes

Dimensions( L x W x H mm)

465 * 180 * 153

Net weight (by Kg/s)

6.70

Accessory

AC Wire & DC Cable with O-ring

Output Waveform
(Modified sine wave)

디자인 및 제품사양은 성능향상을 위하여 예고 없이 변경될 수 있습니 다.
화면에 보이는 색상과 실제 색상은 모니터의 특성에 따라 차이가 있을 수 있습니다.
