Studer Xtender Inverter
독립형 태양광발전에 대한 소개 영상
|
|
|
|

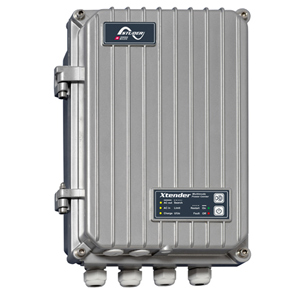

Studer
Xtender XTS series |
| XTS900-12, XTS1200-24,
XTS1400-24 |
Studer-Innotec 회사는 순수 사인파 인버터 및
200W에서 63KW까지 독립형 태양광 발전 시스템의 인버터 충전기 제조 업체이며 모든 제품은 오랜 경
험을 갖고 있는 장인들에
의해서 스위스에서 직접 생산하여 공급한다.
Studer-Innotec은 계통연계형 태양광 시스템 설치에 대한 백업
시스템도 제공 합니다. 이 시스템은 Solsafe 라고 하고 우리의
웹 사이트에서 제공하는 응용 프로그램 Note.003 에서 설명하고 있다.
Studer Xtender
시리즈의 콤바인드(혼합)
인버터의 기본
기능은
인버터, 배터리 충전기,
스위칭 기능 그리고
교류의 외부 소스의
지원이다.
이러한 기능들은 완전하게 자동적으로 합쳐지고 조절될 수 있다.
이 세트(range)는 뛰어난 이용자 편의성 및 매우 좋은
에너지
이용을 제공한다.
Studer Xtender 시리즈의 모든 설정들은 리모트 컨트롤이
가능하다. 새로운 기능을 갖는
소프트웨어가 사용가능 할 때,
시스템에
업그레드 장착될 수 있다.
그러므로 Studer
Xtender 시리즈는 항상 최신 상태로 유지된다.
몇 개의 Studer
Xtender 시리즈는 병렬로 연결될 수 있거나 또는
3상 시스템을 형성하기 위해 그렇게 한다.
이것은 최대 9대의
Studer Xtender 시리즈를 병렬로 연결하여 최대 출력용량
3상 72kVA로 작동할 수 있다.
제품 특징
• 진정한 순수 사인파 전압 (
Pure Sine Wave )
• 강력한 PFC 다단계 프로그래밍 가능한
배터리 충전기
• 대기 부하 검출 낮은 값에서 시작 하는
넓은 범위 조정
• 병렬 연결로 최대 출력용량 확장 (3대
병렬 연결 최대
단상 24KVA 및 9대 병렬 연결로 3상 최대 72KVA )
• 시스템 백업 또는 무정전 전원 공급 장
치 (UPS)로 사용할 수
있습니다.
• 외부 장치와
연결이 가능한
2개의 프로그래밍 가능한 보조
접점 (XTS 옵션)
• 어떤 종류 부하에도 안정적인 동작과 무
소음
• 초고속 자동 전환 시간 ( 최대 15ms )
• 디지털 신호 프로세서 (DSP)에 의해 제
어 전자 보호 기능
• 역방향 극성 보호 (Studer Xtender
3000 시리즈 제외) 하고
내부 퓨즈
• 작업과 오류 메시지에 대한 5 개의 Led
표시 작동 상태
조작
• 형식 115 Vac / 60 Hz 주문형 모델
(Studer Xtender 시리즈
8000-48제외)
• 보호 코팅 칠한 메인 보드
인증
서
•
Compliant with European
Standards (CE)
•
RoHS compliant
|
|
RCC-02 Remote Control
and Programming Centre
RCC-03 Remote Control and Programming
Centre
X-Connect Multi Xtender System
Battery Status
Processor
BSP
Communication module
Xcom-232i
Communication bridge
Xcom-MS
for XTS/ XTM/ XTH
Communication Cable for
3ph and Parallel Systems
for XTS/ XTM/ XTH
Solsafe S-Box
(Anti-Blackout System)
for XTS/ XTM/ XTH
Auxiliary relay module ARM-02
for XTS
External Ventilation Unit (IP54) ECF-
01
for XTS |
|
스마트 부스트
(Smart boost)
기능
스마트 부스트(Smart boost)
기능으로 파워 발전기 또는 랜드 커넥션
land connection)과 같은 교류에
다른 소스의 출력은 증가될 수 있다.
특별한 부하가 사용될 때라도 (유도,
비대칭, 높은 스위치 온 전류를 갖고)
Studer Xtender
시리즈를 이용 가능한 출력을 증가시키기 위해 이미 존재하는 거의 모든 인버터들과 혼합할
수 있다. |
 |
|
멀티기능
contacts (외부 장치와
연결이 가능한 2개의 프로그래밍 가능한 보조
접점 : XTS 옵션)
이런 potential-free
contacts은 여러 다른 어플리케이션에 프로그램 될 수 있다.
그들은 바깥쪽의 어떤 이벤트에 또는 인버터 내부에 작용한다.
외부 상용 전원 이용 가능,
배터리 전압의 저전압 과 복귀전압 이용, 상황
메시지 등, 이것들은 타이머에
프로그램 될 수도 있다. 또는
특정 시간 동안에 스위치가 켜질 수 있다.
이런 방식으로 상황에 따라서 이것들은 발전기를 스타트하기 위해 사용되거나,
덜 중요한 부하의 스위치를 끄거나,
경보 신호를 주거나,
배터리를 충전할 수 있다.
|
  |
|
|
|
Specifications |
| Model |
XTS900-12 |
| Nominal Battery
Voltage |
12VDC |
| Rated Power Continuous
|
650VA
( with optional ventilation unit ECF-01) / 500VA |
| Rated Power
30min |
900VA
( with optional ventilation unit ECF-01) / 700VA |
Rated Power Surge
|
2300VA (5 sec.)
|
| Load Detection
* (stand-by) |
2 to
25W |
| Peak Efficiency |
93% |
| Consumption (off / standby / on)
|
1.1W / 1.4W / 7W |
| Output Voltage
* |
Pure Sine Wave 220VAC +/-
2%
( 변경 가능 ) |
| Output Frequency
* |
50/ 60Hz +/- 0.05%
|
| Harmonic
Distortion |
< 2% |
| Overload & Short Circuit
Protection |
Automatic Disconnect with 3
time restart attempt |
| Charge Characteristics
* |
6 Steps - Bulk / Absorption
/ Float / Equalisation
/ Reduced Float / Periodic Absorption
|
| Max Charge Current
* |
35A |
| Temp. Compensation
* |
With BTS-01 or BSP
500/1200 |
| Input Voltage Range
* |
150 to 265Vac
|
| Input Frequency |
45 to
65Hz |
| Max Output
Current |
20A |
| Transfer Time |
<
15ms |
| Protection Index |
IP 54 |
| Operating Temp
Range |
-20 to 55 °
C |
| Weight |
8.2kg |
| Dimensions |
110
x 210 x 310
mm |
| Warranty |
3
Years |
*
Adjustable with the
remote RCC-02 / RCC-03 |
| |
|
제품 크기 |
|
 |
|
|
|
|
|
|
|
| |
|
