상 품 명 MBR 12/24-500A 대용량 주행충전기 점퍼기능 내장.
제 조 사 스위스 / 로얄엔지니어링
판매가격 430,000 원
재고수량 고객센터문의
수  량
가  격
Total
고객센터문의 상품이므로 장바구니에 담을 수 없습니다.

상세설명
새 페이지 1

MBR 12/24500A Dual Battery Charger

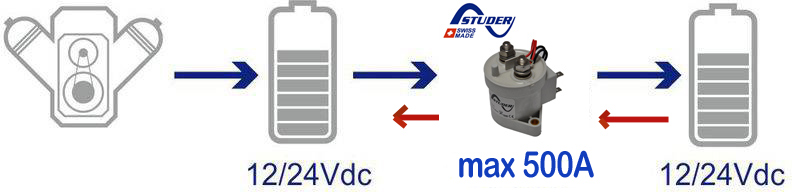

스위스에서 생산된 MBR 주행충전기는 내부의 마이크로 프로세서에 의한 전압 제어로 시동배터리와 보조배터리를 양방향으로 자동 충전하는 제어장치

DC12V, DC24V 겸용 캠핑카, 보트, 트럭에 두개의 배터리를 장착한 시스템에서 MBR 양방향 주행 충전기로 자동 연결기능과 수동 연결기능으로 배터리를 충전 및 시동 점퍼기능을 사용합니다.

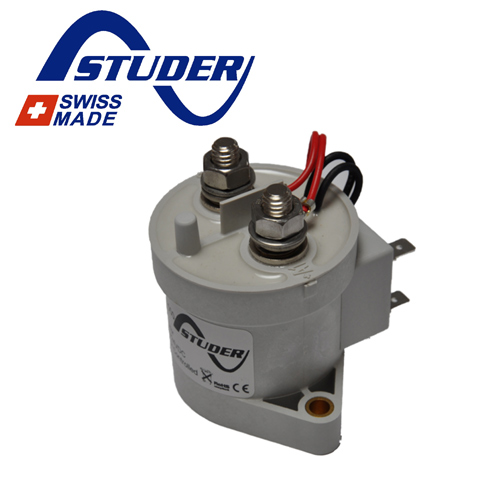

스위스회사 Studer innotec에서 생산하는 전압 감지 계전기 Studer MBR 배터리 충전 제어 장치는 마이크로 프로세서 제어 전압 감지 릴레이입니다 .

MBR은 시동배터리와 보조배터리 사이에 설치됩니다.

기본 충전기 알터네이터 혹은 교류 충전기로 충전되는 경우 MBR은 자동으로 다른 배터리에 병렬로 연결합니다. 충전 과정이 중단 될 때마다 계전기가 두 배터리를 자동으로 분리하여 전기적으로 절연시킵 니다. 이것은 그들 중 하나가 다른 부하와 연결된 부하전력에 의해 방전되는 것을 방지합니다 .

이 프로세스에는 릴레이가 순간적인 전압 강하를 방지하고 양방향으로 작동 할 수 있도록 하는 시간 지연이 포함됩니다 .

순간적으로 중요하지 않은 전압 강하를 방지하고 민감한 장치를 손상시킬 수 있는 과전압으로부터 보호 할 수 있 는 과전압 보호기능이 있습니다.

일부 12V / 24 V 차량에서는 보조 배터리 또는 시동 배터리 전압이 충분한 경우에만 부하에 전원을 공급 하는 것이 좋습니다.

시작 배터리와 보조 배터리 사이에 MBR을 연결하면 시작 배터리 전압이 60초 동안 13.2V (12V) / 26.4V (24V)에 도달 한 경우에만 시동 배터리와 보조 배터리에 MBR 주행 충전기가 연결이 되어 보조배터리에 충전을 시작합니다.

보트 혹은 캠핑카에서 배터리 충전기를 보조 배터리에 연결하는 것이 일반적입니다. MBR을 사용하면 보조 배터리의 전압이 13.2V / 26.4V보다 높으면 시동 배터리도 충전됩니다.

외부충전기가 동작을 멈추고 보조배터리가 부하에 의하여 소비가 되거나 자연방전에 의하여 전압이 하락하면 MBR은 다음과 같이 동작합니다.

60초 동안 12.8V (12V) / 25.6V (24V) 미만의 전압을 감지하면 자동으로 시동배터리와 보조배터리를 분리합니다.

항상 운행에 필요한 시동배터리의 방전을 방지하기 위하여 설정된 저전압 차단기능입니다.

만일, 시동배터리의 방전으로 인하여 보조배터리를 이용해서 시동을 걸거나 또는 시동에 필요한 큰 용량의 보조배터리 전력이 필요할 때는 MBR STATUS 터미널을 보조 배터리의 양극 (+)에 일반적인 ON/ OFF스위치로 연결하여 필요할 때 스위치를 사용하여 MBR을 동작시켜 시동배터리와 보조배터리를 수동으로 연결할 수 있습니다.

( MBR의 점퍼기능은 수동으로 점퍼기능 스위치를 이용하여 보조배터리로 시동 을 걸 수 있습니다. )

알터네이터와 외부 교류 배터리 충전기 혹은 태양광 충전기에 결함이 있는 경우 시스템 전압은 허용되는 전압 한계를 넘 어 갈 수 있습니다.

알터네이터의 이상발전으로 시동배터리에 과전압이 발생 하거나 보조 배터리에 과전압이 감지되면 MBR은 오류를 감지하고 시동 배터리 또는 보조 배터리의 반대쪽의 기기를 보호하기 위해 MBR의 계전기를 분리합니다.

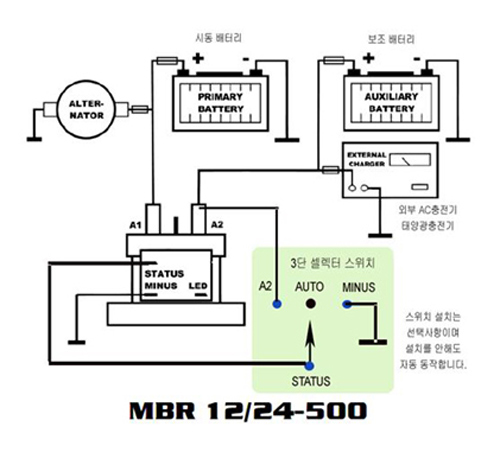

MBR 12/24- 500 연결방법

A1 시동 배터리의 양극 (+).

A2 보조 배터리 또는 기기의 양극 (+).

MINUS. 시스템의 음극 (-). 주의, 이 극은 항상 연결되어 있어야 합니다!

LED. 사용하지 않습니다.

STATUS 단자의 연결 방법에 따라서 동작되는 3가지 동작 방식.

1 수동 연결모드 : A2 양극 (+) 에 연결되면 MBR 접점이 강제적으로 연결됩니다.

( 시동배터리가 방전되어 보조배터리로 시 동을 걸 때 사용 )

2 자동 연결모드(연결 없음) : 전압, 전압에 따라 내부 프로그램에 의해서 자동으로 릴레이가 동작 .

3 수동 연결금지모드 : MINUS 음극 (-) 에 연결하면 MBR 접점이 동작을 중지.

( 시동배터리와 보조배터리의 연결을 분리 시켜 놓아야 할 때 사용 )



제품 기술 자료

전압 12-24V

충전 전류 최대 500A

피크 전류 2000 A / 250 ms

배터리 연결 나사 : M8

플랫 커넥터 : 6.3 mm

권장 케이블 : 50 mm²

연결 시작 전압 : 12V용에서 13.2V, 24V용에서 26.4V

차단 지연 시간 : 60

연결 지연 : 5

차단 전압 : 12.8V, 25.6V

차단 지연시간 : 4

과전압 차단 전압 : 12V에서 16V, 24V에서 32V의 과전압으로 정지

보호 등급 : IP54

자체 소비 전력 릴레이 폐쇄 : 12V에서 160mA, 24V에서 100mA

자체 소비 전력 릴레이 개방 : 12V에서 1.8mA, 24V에서 2mA

시작 소비 전류 (100ms) : 12V에서 3A, 24V에서 1.5A

무게 : 420g

크기 : 길이=72mm x =70mm x 높이=80mm

권장 사항:

MBR 12/24-500A는 숙련 된 전기 기술자 / 기계 기술자의 설치를 권장합니다.

배터리에 연결 시 주의사항.

배터리 및 액세서리에 대해 충분히 견고한 케이블로 연결을 사용하며, 도체의 직경이 충분한 단자를 이용하여 연결부에서 과도한 열 발생이 없 도록 하십시오 .

품질이 좋지 않은 재료와 너무 얇은 도체는 MBR를 손상시킬 수 있으며, 충전전류의 흐름이 나쁘게 되어 충분한 배터리 충전이 안 될 수 있고 , 또한 배터리에서 열이 발생 될 수 있습니다..

케이블이 단자대에 단단히 고정되어 있는지 확인하십시오!

항상 퓨즈를 사용하여 안전에 주의하여 주십시오.







기술지원 고객센터 : 서울 은평구 갈현로1 3-1 로얄빌딩 3

대표 전화 : 02-3157-1234 팩스: 02-3157-3001

로얄엔지니어링
