태양전지의 병렬 접속·직렬 접속
| |
| 태양전지의 병렬 접속·직렬 접속
|
병렬 접속에 대해서
태양전지의 플러스(+)끼리, 또 마이너스(-)끼리를 접속하는
것에 의해 최대 출력 전압을 변화시키는 일 없이, 최대 출력 전류는 2배의 값을 얻는 것이 가능합니다. ( 병렬접속
= 전압
일정, 전류2배 )
|
|
직렬 접속에 대해서
태양전지의 한쌍의 플러스(+)와 마이너스(-)를 접속하는 것에 의해 최대 출력 전류를 변화시키는 일
없이, 최대 출력 전압은 2배의 값을 얻는 것이 가능합니다. ( 직렬접속 = 전압2배, 전류 일정 )
| |
<보기>
BP사의 BP365를 2 매사용하고, 병렬 접속하는 것으로 필요한 전류, 전압을 발전시키는 것으로 합니다.
태양전지 1매의 출력 특성
최대 출력: 65W, 최대 출력 전압: 17.7V , 최대
출력 전류: 3.69A

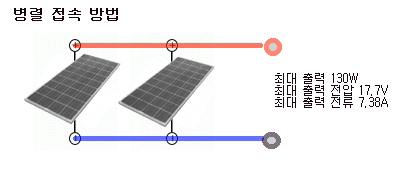

병렬 접속하면
최대 출력: 130W, 최대 출력 전압: 17.7V, 최대 출력 전류: 7.38A
이것에 의해 먼저 산출한 태양전지의 필요 전류 29.33A, 최대 출력 동작 전압 15.58V 이상의 전력을 얻기 위해서는 총 8매의 태양전지가 필요한 것을 알수 있습니다.
|
|
|
|
