태양전지의 사양
| |
태양전지의 사양
|
태양전지의 카탈로그 등에 표시되어 있는 출력 값은, 다음과 같은 일정 기준에 의해
측정한 값에 표현하고 있습니다.
기준 상태:모듈 온도25℃,
분광분포:AM1.5, 방사 조도1000W/㎡
1.
모듈 온도
태양전지 모듈은 온도가 상승하면 발전 전압이 내립니다. 또 차가
와지면 발전 전압이 올라가는 특성을 갖고
있습니다. 그 때문에, 태양전지의 사양을 정함에 있어서, 일정 온도로 측정하지 않으면 비교가 되지 않습니다. 따라서, 25℃를 기준
상태로서 출력 특성을 표시하고 있습니다.
2. 분광분포
어떠한 파장 분포 빛을 충당하는지를 규정하고 있습니다. 태양광은 대기권을
통과하는 것에 보다 대기 중의 오존이나 수증기 등에 의해 빛의 일부가 흡수됩니다. AM(Air Mass:air mass)란 대기 통과량의
것으로 AM1.0이란 빛의 입사각이 90도(바로 위)부터 입사 한 빛을 의미하고, AM1.5는 그 통과량이 1.5배(입사각41.8도)에서의
도달광을 나타내고 있습니다.
아래그림의 이미지를 참고
하여 주십시오.
3.
방사 조도
1㎡당에 도달하는 태양광
에너지의 질김을 나타내고, 단위는 (W/㎡)를 사용합니다. 대기권 외에서는 대체로 1400W/㎡ 있다.) 태양광 에너지도 대기를 통과해 지표에
도달하면 1000W/㎡정도가 됩니다. 이 1000W/㎡라고 하는 값을 방사 조도의 기준 상태로 하고 있습니다.
|
분광분포 이미지
|
|
| |
태양전지의 출력 특성
|
|
|
|

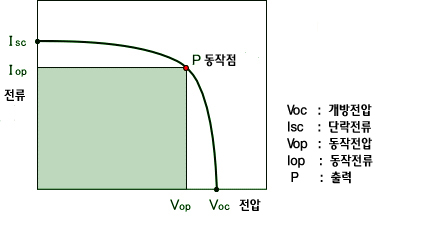

일반적으로 태양전지의 출력은, 도면에 나타내는 바와 같이
발생하는 전압과 전류의
상관관계 곡선에 표현해집니다. 즉, 태양전지가 발생하는 전압은, 그 태양전지의 특성에 의해 어느 값에 정해져 버린다 라는 것입니다.
1. 개방 전압:Voc
태양전지에 아무
것도 연결하지 않는 상태로, 태양전지의 양단에 발생하는 전압을 나타냅니다.
2. 합선 전류:Isc
태양전지의 양단을 short 하게 한 상태로, short 한 전류를 표시합니다.
3.
동작점:P
태양전지부터 출력을 꺼내기 위해서
설정된 전압에 대해 발생하는 전류가 정해집니다.
이
때의 전압, 전류의 점을 동작점이라고 합니다.
태양전지의 최대 출력점
태양전지의 출력은 Iop와 Vop와 원점을 잇는 면적(위의 그림의 그레이
부분)에 나타내집니다. 즉, 태양전지를 효율적으로 사용하기 위하여, 그레이 부분의 면적을 최대로 하는 Iop와 Vop를 설정할 필요가 있습니다.
또 태양전지의 출력이 최고가 되는 동작점을 최적 동작점(이 때의 출력을 최대 출력:Pmax, 전압을 최적 동작 전압, 전류를 최적 동작
전류)라고 부릅니다.
BP사의 태양전지 규격표
일반적인 solar 패널의 사양서에는 앞에서 말한 정보가 기재되고 있기 때문에, 시스템 설계를 할 때에
참고로 합니다.
|
